电动对夹式蝶阀工作原理（图）

Writer： admin Time：2020-05-30 10:33 Browse：℃

电动对夹式蝶阀工作原理：

电动对夹式蝶阀是依靠电动执行器的电源驱动来控制阀门的开关，电动对夹式蝶阀本身没有法兰，阀体厚度相对来说比较薄，是直接用一组螺栓穿过螺栓孔，将蝶阀夹在管道两端法兰之间，然后用螺栓连接起来，所以特别适用于现场空间有限、管道距离比较短的工况场合当中。由于对夹式电动蝶阀在温度较高的情况下，螺栓会发生膨胀有可能会导致泄露，所以一般不建议使用在高温工况里。

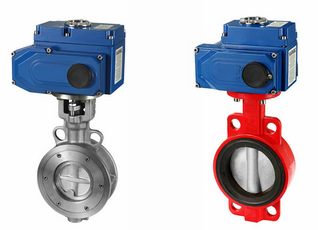

电动对夹式硬密封蝶阀 电动对夹式软密封蝶阀

电动对夹式蝶阀特点：

电动对夹式蝶阀根据密封材质不同分为硬密封和软密封，软密封蝶阀为中线式，一般用于温度、压力不是很高或带腐蚀性介质的场所，具有防腐、零泄漏等优点。金属硬密封蝶阀多为双偏心或三偏心式，不仅适用于常温常压场合，在高温高压的工况当中也被广泛应用，且阀座与碟板不摩擦，有使用寿命长等优点。对夹式电动蝶阀只需旋转90°就可以快速开启和关闭阀门，根据电动执行装置功能选项和使用工况不同，可用来做阀门开和关的控制模式，也可用来调节介质流量、压力的大小。

阀门型号：D971X，D971F46，D973H
通径规格：DN50～DN1200
结构形式：中线式、三偏心
阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16、PN25
适用温度：-40℃～450℃
应用范围：水、蒸气、油品、腐蚀性介质等
产品特点：阀体小，结构简单，可用于空间狭窄、管道距离短的工况

电动对夹式蝶阀技术参数：

公称通径	DN50～DN1200(mm)
公称压力	PN0.6、1.0、1.6、2.5MPa
连接形式	对夹式连接
阀体材质	球墨铸铁、铸钢、合金钢、不锈钢
密封材料	软密封（橡胶、PTFE、PPL）、硬密封（不锈钢）
电源电压	AC220V、AC380V、DC24
泄露量	按GB/T4213-92，为Kv值的10-4，软密封（零泄露）
适用介质	水、蒸气、油品、腐蚀性介质等
控制方式	普通开关模式、调节控制型（4～20mA）

电动对夹式蝶阀安装须知：

电动对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合，因为当下游的法兰拆卸下来的时候，对夹式的阀门会掉下来，这种情况就必须要在另外做短节以便拆卸，而法兰式蝶阀不存在上面的问题，但是成本会比较高。

对夹式电动蝶阀和法兰式蝶阀用途相同，都是对流体流量进行调节，它们的不同在于安装形式，当压力过大时，建议法兰式蝶阀好一些，对于具有危险性的流体也建议使用法兰式蝶阀的。
