电动低温蝶阀工作原理（图）
Writer： admin Time：2020-05-30 10:17 Browse：℃
电动低温蝶阀工作原理：
电动低温蝶阀通过电动执行器带动蝶板旋转90度开关，主要适用于介质温度在-40℃～ -196℃等液氮（深冷）介质的低温工况中，为了保证低温蝶阀能在低温下安全可靠地运行，阀门零件在精加工前已进行深冷处理，阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。电动低温蝶阀使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。
电动低温蝶阀特点：
电动低温蝶阀承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。伸长型上阀盖的采用接合阀轴两重密封，保证了密封填料在低温下的长期稳定性，因此被广泛使用于液化天然气与空分行业等深冷流体过程的控制。
电动低温蝶阀参数：
电动低温蝶阀可选功能：
- 阀门型号：电动低温蝶阀
- 通径规格：DN50～DN500
- 结构形式：中线型、三偏心
- 阀体材质：不锈钢
- 公称压力：PN6、PN10、PN16
- 适用温度：-40～-196℃
- 应用范围：液氦、液氢、液化天然气、液氮、液氧
- 产品特点：可应用于低温介质
电动低温蝶阀参数：
| 公称通径 | DN50～DN500(MM) |
| 公称压力 | PN0.6、1.0、1.6MPa |

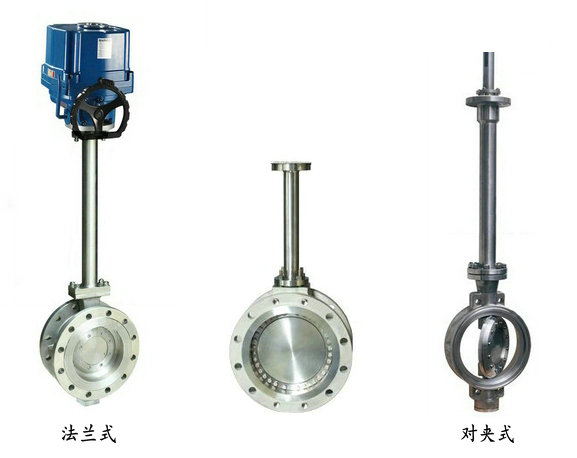

| 连接方式 | 对夹式、法兰 |
| 驱动形式 | 电源驱动AC220V、AC380V、DC24V(其它特制) |
| 适用温度 | -40℃～196℃ |
| 阀体材质 | CF8、CF8M、CF3M |
| 密封材质 | PEFE、PPL、304、316 |
| 控制形式 | 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制） |
电动低温蝶阀可选功能：
| 可选功能 | |
| 防爆功能 | 防爆等级：Exd II BT4 |
| 调节功能 | 输入输出4-20mA、O- 5V．DC、0- 10V．DC |
| 手动功能 | 可装配手动装置，开阀、关阀功能 |
