电动三偏心蝶阀工作原理：

电动三偏心蝶阀采用三维偏心结构，具有适用性强、扭矩力小、摩擦少、密封性能好等优点，主要由法兰或对夹式三偏心蝶阀与电动执行器连接组成。电动三偏心蝶阀开启时，碟板即刻分离阀座密封面，减少了与密封面相互之间的摩擦和干涉，大大提升了蝶阀的使用寿命。且电动三偏心蝶阀碟板及阀座密封面均采用不锈钢材质制成，从而使蝶阀的防腐蚀性、耐温性、耐压性以及耐磨性得到了可靠的保证，属于高性能节能型电动蝶阀。

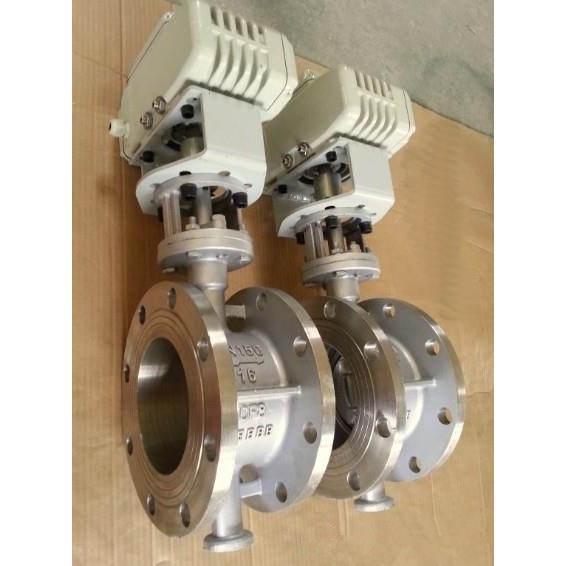

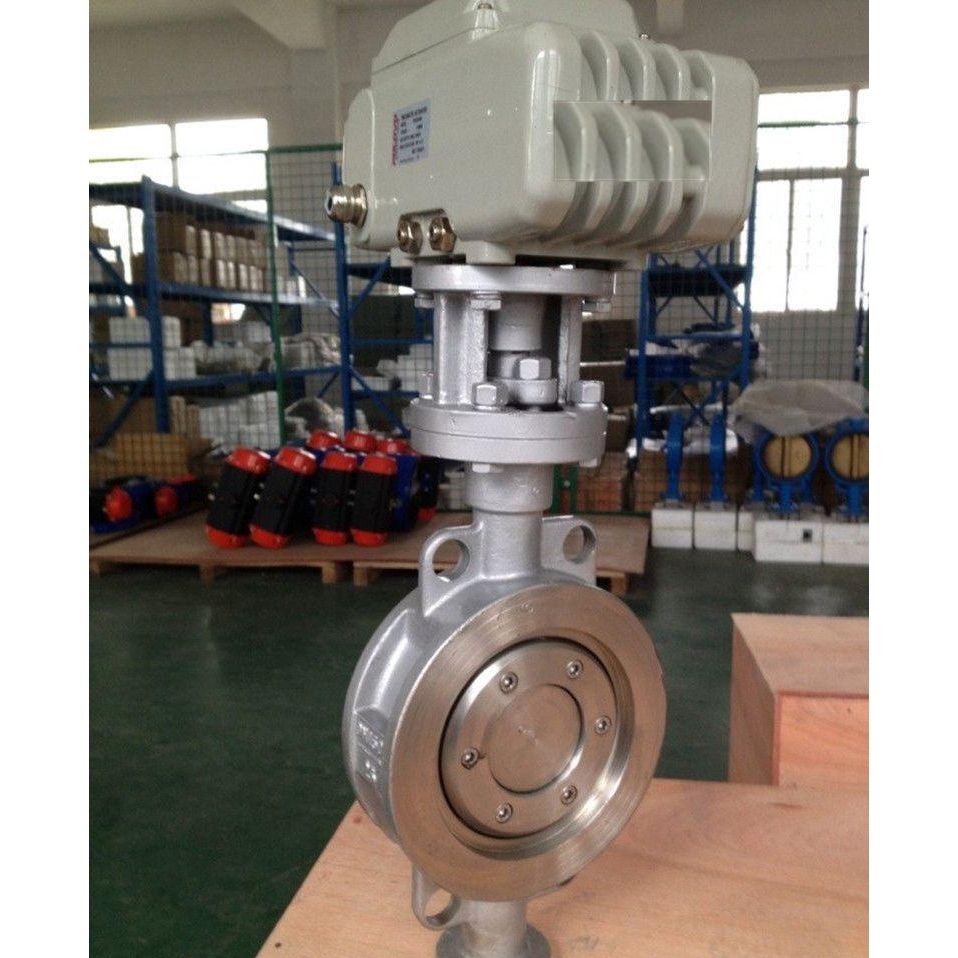

电动对夹式三偏心蝶阀电动法兰式三偏心蝶阀

电动三偏心蝶阀应用：

电动三偏心蝶阀具有金属硬密封蝶阀和弹性密封的双重优点，无论在低温和高温情况下，都具有优良的密封性能，并且在一些高温、高压、强腐蚀等领域也被广泛应用，主要用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

电动三偏心蝶阀特点：

1．有电动对夹式三偏心蝶阀和电动法兰三偏心蝶阀，满足不同连接方式的管道中。

2．密封性能可靠，使用寿命长，采用三维偏心结构，蝶阀启闭时与阀体之间存在很小的摩擦。

3．采用不同阀体材质和密封圈，可适用不同温度、压力等级，耐腐蚀等各种介质；

4．三偏心结构，具有越关越紧的密封功能，操作灵活,不受介质压力的高、低影响。
5．电动三偏心蝶阀可调节蝶板密封圈向阀座靠近，恢复原有密封性能，大大提高了使用寿命。

电动三偏心蝶阀外形结构：

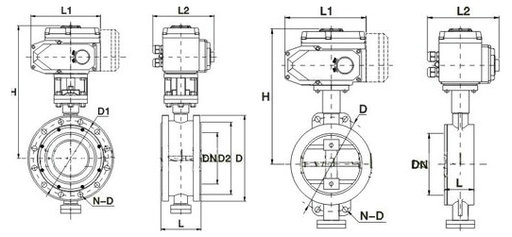

电动法兰三偏心蝶阀结构图电动对夹式三偏心蝶阀结构图

电动三偏心蝶阀参数指导：

公称通径	DN50～DN1200(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接形式	对夹式、法兰式
密封形式	三偏心金属硬密封
电源电压	AC220V、AC380V（其他定制DC24等）
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
阀体材质	碳钢、不锈钢304、316
阀板材质	碳钢、不锈钢304、316
适用范围	水、蒸汽、环保处理、腐蚀性介质等
适用温度	碳钢：-29℃～400℃ 不锈钢：-40℃～450℃
执行机构	可选防爆型，可配手动装置
控制方式	普通开关型(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动三偏心蝶阀结构原理：

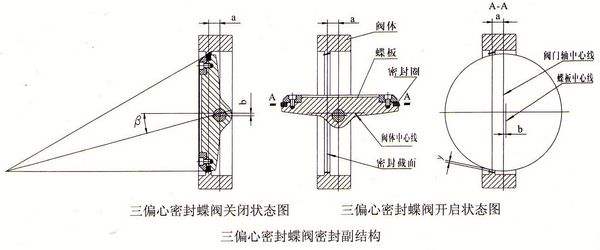

电动三偏心蝶阀原理结构图

1．偏离管道中 2．偏离密封面中心 3．倾斜的锥形

在双偏心蝶阀的基础上，将阀座密封面的中心与阀门中心线形成一个角偏心（角度β），使得蝶板在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座封面。这一独特的偏心组合，充分利用凸轮效应，彻底消除了阀门启闭时蝶阀密封副两密封面之间的机械磨损和擦伤，去除了磨损和泄露的可能性。变挤压密封为扭矩密封，通过调整外加驱动力矩，实现其密封比压的调整，使三偏心结构密封蝶阀的密封性能和使寿命得到很大提高。
