电动软密封闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:10 Browse：℃

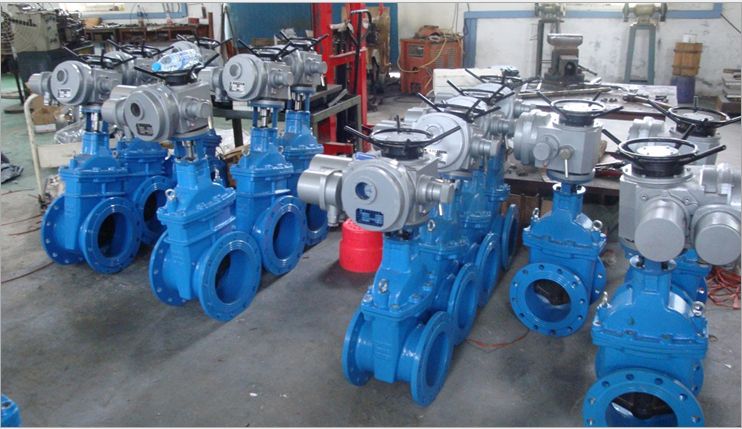

电动软密封闸阀工作原理：
电动软密封闸阀通过电动执行机构运行旋转传动阀杆，带动闸板上升开启，下降关闭的一种阀门，也是一种全新的防腐工业用的闸阀。Z945X电动软密封弹性座封闸阀主要靠橡胶弹性来密封，在闸板和阀腔（阀体内壁，包括阀座上）都衬有橡胶或四氟等一系列材料，是由采用三道“O”型密封圈的软密封闸阀和电动执行机构组合而成，一般应用于在水系统上，利用橡胶的弹性变形让闸阀密闭，密封性能非常好，可达到零泄漏。
|
《钢制阀门 一般要求》GB/T 12224-2005
《管线用钢制平板闸阀》JB/T 5298-91
《阀门的检验与试验》JB/T 9092-1999
电动软密封闸阀技术参数：
公称通经：50～1200mm
公称压力：1.0～2.5MPa
连接方式：法兰式
工作温度：0～80℃
控制方式：电动控制（电源驱动）
适用介质：水、油品、气体等
|
 软密封弹性座封闸阀结构图 |
电动软密封闸阀零件材料：
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 阀杆 | 不锈钢 |
| "O"形密封圈 | 丁腈橡胶 |
| 螺栓 | 不锈钢 |
| 压盖 | 球墨铸铁、铸钢 |
电动软密封闸阀性能优点：
电动软密封闸阀具有耐腐蚀的优点，阀体采用粉沫环氧树脂涂装，克服了普通闸阀阀体的腐蚀与生锈的现象，并可用于污水系统。
电动弹性座封闸阀阀体底部（相当于管线底部）没有闸板槽，呈平的状态，不会引起滞留杂物，解决了传统的闸阀杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水的困惑，使流体通畅无阻。
