圆盘式蒸汽疏水阀工作原理（图）
Writer： admin Time：2020-05-23 09:50 Browse：℃

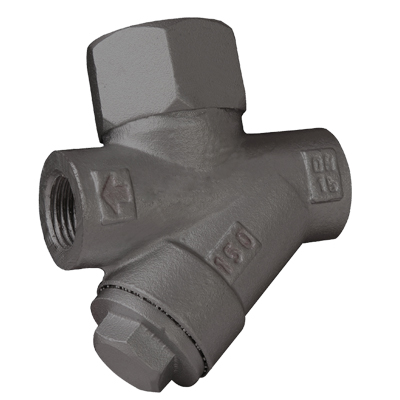

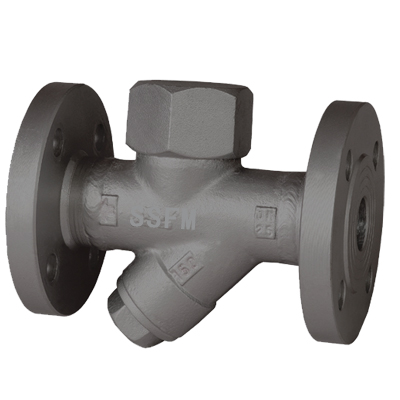

圆盘式蒸汽疏水阀亦是热动力式疏水阀，是管线用的疏水阀之一，间断排水，结构坚固，适用于蒸汽主管线、伴热管网、生活采暖和小型加热设备。
圆盘式蒸汽疏水阀工作原理
 |
1、当装置启动时，空气和冷凝水进入疏水阀，阀片在工作压差的作用下被推高阀座，迅速排除空气和冷凝水。 |
|---|---|
 |
2、热凝水进入疏水阀，阀片仍被推离阀座，说明圆盘式疏水阀的排放动作并不受温度影响。 |
 |
3、当蒸汽进入时，由于蒸汽的流速比凝结水快，阀片在蒸汽流动的吸力下迅速贴向阀座，同时由于阀片上部的受力面积（整个阀片）大于下部（蒸汽进口），所以阀片紧紧关闭阀口。 |
 |
4、阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。 |
| 1、该阀体积小、重量轻，安装简便。 |
| 2、耐腐蚀、耐磨损，使用寿命长。 |
| 3、间断排放凝结水。 |
| 4、内置大流通面积过滤网，确保无故障工作。 |
| 5、可在线更换内件和在线清理杂质，维护方便。 |
