膜盒式蒸汽疏水阀工作原理（图）

Writer： admin Time：2020-05-23 09:31 Browse：℃

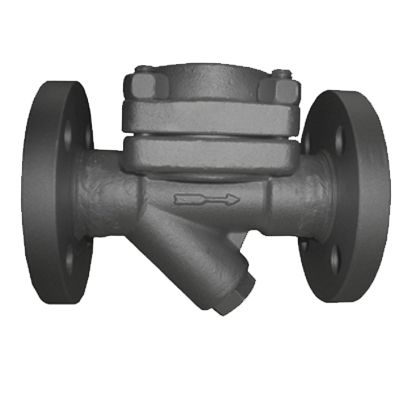

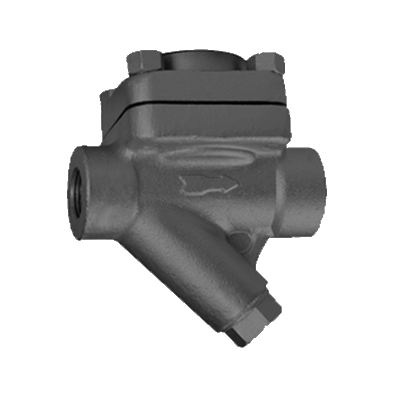

膜盒式蒸汽疏水阀是一种通过可热胀冷缩的焊接不锈钢热静力原价（膜盒）进行工作的疏水阀，主要应用于供热蒸汽主管、小型加热设备和石化伴热系统，属于热静力型疏水阀。

膜盒式蒸汽疏水阀工作原理

	1、当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。
	2、紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯完全开启，迅速排放冷凝水。
	3、热凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高而开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。
	4、积存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

1、膜盒启闭动作灵敏，自动排空气性能优越。

2、以固定过冷度自动调节排水量，确保凝结水及时排放。

3、该阀体积小，能任意角度安装，灵活性好。

4、阀前存有高温凝结水，形成水封，无蒸汽泄漏。

5、内置大流通面积滤网，可在线更换内件和在线清理杂质，维护方便。
