原理：法兰式硬密封蝶阀采用三偏心金属密封结构，不仅具有普通多级三偏心金属硬密封蝶阀的所有性能，而且在设计上进行了改进和创新，合理地减小了径向偏心率，并增加了自动补偿功能处于关闭状态的阀座扭矩小且处于静态平衡状态。同时，蝶形阀体上的活动阀座密封圈具有很好的自动补偿功能。当阀门处于反向压力时，蝶板的密封表面与阀体的密封表面之间的相对位移得到充分补偿，然后蝶板的密封环由优质的弹性耐磨材料制成，耐腐蚀石墨橡胶板和高韧性耐磨不锈钢该板由多层结构密封件组成，不仅具有柔软性和刚性，而且还具有非常好的弹性，并与活动座椅密封件保持紧密接触环。因此，无论正向还是反向压力，蝶阀都能在全压差100下实现零泄漏。该阀具有双向压力且易于维护的特点。在多级三偏心金属硬密封蝶阀的基础上，双向金属硬密封蝶阀是又一新产品产品根据用户需求而开发。

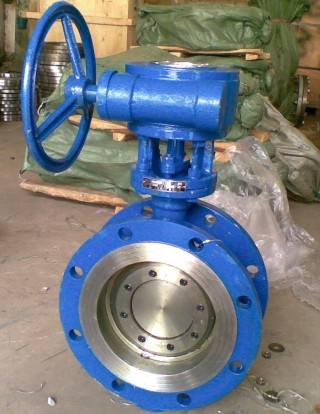

D343H法兰式硬密封蝶阀结构特点

（1）耐颗粒磨损：双向金属硬密封蝶阀的蝶板运动具有擦拭性能和带有刀形切口的多级密封环，并且在移动座上有清洁作用。
（2）阀体，在移动的阀座密封表面上结晶非常有效。

（3）粒状晶体，污垢，纤维等；动阀座密封圈由高韧性耐磨不锈钢制成，经过特殊处理，具有很强的耐磨性，良好的综合机械性能和耐腐蚀性能，非常耐刮擦。



（4）开关无摩擦：利用三维偏心原理，当阀门关闭时，蝶形板的三维偏心位移密封面仅靠动阀座的密封面倾斜最后一刻，没有摩擦。

（5）打开阀门时，在偏心作用下，蝶板只需要旋转2°〜5°的小角度，蝶板的密封面与阀体的密封面就完全分开了。

（6）密封面不会产生摩擦，蝶阀的使用寿命会增加几倍。

（7）不受介质温度的影响：蝶板由耐磨的优质弹性石棉橡胶板和高韧性不锈钢制成，形成多层结构，形成硬硬结合。具有金属密封和弹性密封的双重优点，不易磨损，不易水洗，无论在低温和高温条件下，均具有良好的密封性能。

（8）双向压力自动补偿：从左向右施加压力时，采用字母偏心原理，蝶板和阀体越近，它们就越紧密，并且密封性好获得。

（9）推压并推压弹簧时，移动的阀座自动推向蝶板。压力较高时，移动的阀座会更紧地推向蝶形板，从而获得良好的密封性，因此，该阀属于双向金属硬密封蝶阀。

（10）双向压力也可达到100的零泄漏；长期使用时，如果活动阀座密封圈和蝶板密封圈磨损或损坏，活动阀座会在弹簧的作用下自动前进到蝶形板上。 板将移动到箭头，然后移动座在弹簧中并按它也将在力的作用下向前移动，从而获得良好的自动补偿功能。

（11）它适用于中等流量介质；坚固的单轴型使其在高流量介质中无振动和噪音。使用寿命长的开关很容易：有效且合理地减小偏心率，因此阀门的扭矩很大减少由于偏心的影响，没有磨损件，蝶板和活动阀座的密封面在阀门打开和关闭过程中完全分开。

（12）无摩擦旋转，低扭矩和自动阀门补偿功能大大提高了阀门的使用寿命，并且操作轻巧方便。易于维护：阀门的一端设计有可调压力板。在维护期间，仅需卸下可调压力板即可维修密封圈和其他附件。如果其他附件完好无损，但密封仍在泄漏，则无需拆卸其他附件，只需拆卸调节压板并进行一些处理即可；它也解决了以前难以拆卸的问题。

D343H法兰式硬密封蝶阀的适用条件

（1）由于双向金属硬密封蝶阀的蝶板运动具有擦拭性能，因此可用于带有悬浮固体颗粒的介质，也可根据密封强度用于粉状和粒状介质。

（2）双向金属硬密封蝶阀的结构长度和整体高度小，启闭速度快。完全打开时，其流体阻力较小。当打开约5°至80°时，它可以很敏感

（3）流量控制需要节流并调节控制流量。

（4）它主要适用于泥浆介质和含有固体颗粒的介质；适用于阀门结构短的场合；适用于启闭速度快的场合；它适用于在阀门关闭后介质的回流压力不能泄漏的情况。

（5）在二位调节，通道变窄，低噪音，气蚀和气化现象，少量泄漏到大气中以及研磨介质的情况下，请使用双向压力金属硬密封蝶阀。

（6）在特殊工作条件下，需要调节节流阀或严格密封，或者在剧烈磨损，低温和低温条件下使用双向压力金属硬密封蝶阀。

（7）双向软密封蝶阀适用于冶金，轻工，电力和石化系统中通风和除尘管道，燃气管道和水路的双向开闭和调节。

（8）双向金属硬密封蝶阀适用于加热，蒸汽供应，供水以及天然气，石油，酸和碱的管道，作为调节和切断装置。

（9）双向金属硬密封蝶阀除是大型变压吸附式气体分离控制阀外，还可广泛用于石油，化工，冶金，电力，食品，医药，给排水，燃气

D343H法兰式硬密封蝶阀准：

设计与制造符合标准：GB / T12238-1989; JB / T8527-1997； API609;

法兰标准：GB9113-2000； ASME / ANSI B16.5

结构长度：GB / T12221-1989; ASME / ANSI B16。 10

检查和测试标准：GB / T13927-1992 JB / T9092-9999：API 598



•
