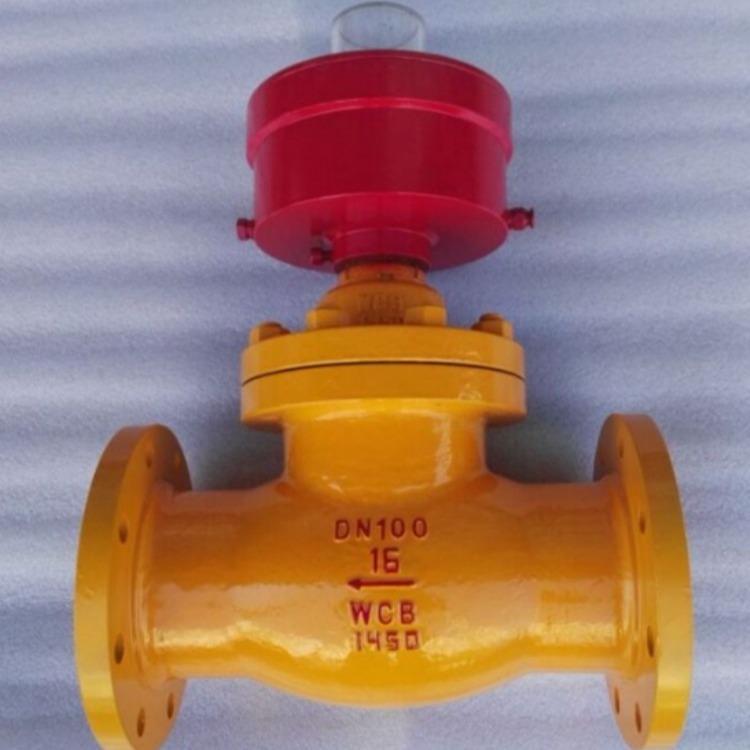

原理：QDQ421F氨用气动切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。气动紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。①燃气泄漏报警器报警通电，电磁阀通电排气，阀门自动关闭。②手动控制电磁阀(按下红色卡子)排气，阀门自动关闭。



二、氨用气动切断阀结构特点：

QDQ421F氨用气动切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。

三、氨用气动切断阀作用原理及结构说明：

1、单作用式工作原理：阀门在无外压力操作情况下，阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠电源和气源的压力将阀门打开，在气路的压力使用下阀门处于开启状态，当需要关闭阀门时，可将电源或气源压力泄掉，阀门即自动关闭。

2、阀瓣关闭时，压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

4、双作用式工作原理：当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门

开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现

5、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。

6、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

•
