膜片式快开排泥阀性能特点及原理

Writer： admin Time：2020-05-09 09:02 Browse：℃

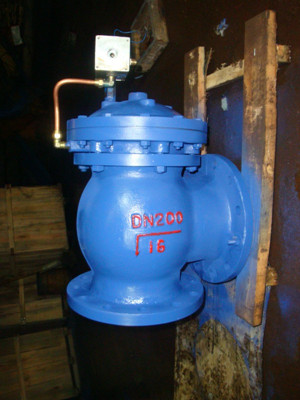

排泥阀主要安装在各类污水池体外，用以排除池底的泥沙及污物。膜片式快开排泥阀主要性能特点：

1、阀板采用橡胶密封，密封性能好，经久耐用，使用寿命长。

2、采用1个二位二通电磁阀控制+1个球阀，既可手动也可电动，控制方式 采用1个二位二通电磁阀控制+1个球阀，既可手动也可电动，+1个球阀 采用 简单，自动化程度高，可实现现场、远程、自动和集中控制。 简单，自动化程度高，可实现现场、远程、自动和集中控制。

3、驱动介质可直接采用自来水、压缩空气，操作控制灵敏、安全、可靠。

4、膜片式快开排泥阀主阀阀口采用斜面阀口设计，具有不积泥沙，不会因异物陈积而损坏橡 主阀阀口采用斜面阀口设计，具有不积泥沙， 主阀阀口采用斜面阀口设计 胶密封面。密封效果更好的优点。 胶密封面。密封效果更好的优点。

5、阀体内腔采用球型设计(过流面积远大于公称通径)，阀板开得越高过流 面积越大。

6、膜片式快开排泥阀采用了膜片式驱动替代活塞式驱动，有以下优点：

(1)平稳地止水关闭，而不产生压力波动；

(2)可实现快速灵敏的动作反应；

(3)无运动磨损；

(4)不会因杂质而产生漏水、卡死或动作失灵等现象；

(5)对泥砂淤积不敏感；

(6)没有需定期更换的密封件；

(7)不需要润滑；

(8)启闭动作压力小；

(9)维护更方便。

7、膜片式快开排泥阀采用膜室与密封分开结构比普通膜片密封控制方式有如下优点：

(1)膜室与密封分开结构，避免因膜室故障将整池水放掉而造成不必要浪费及给维护带来的不便。

(2)阀板开度高，过流面积远大于公称通径(普通膜片密封结构仅为80%)，真正实现快开等口径泄流。

(3)斜面阀口设计，防止密封面残留异物造成橡胶件损坏，确保可靠性和使 用寿命。

8、膜片所选用材料及工艺与高速列车减震器用橡胶制品相同(减震器使用 寿命在亿次数量级，远远超过膜片使用频次)性能符合 GB/T 17219和HG/T 3090规定。

9、膜片式快开排泥阀开启迅速(小于10 秒)阀门开启迅速(阀门开启迅速)。

10、膜室与阀体内腔严密分隔，排放泥沙和各种污物无法进入膜室。

11、采取膜室下腔进水阀门打开，下腔停水阀门关闭(上腔不进水)的控制形式。 外控水自动冲刷膜室下腔淤积泥沙， 因此阀门基本无须维护。 阀门的操作、 维护费用更低。

12、阀杆具有很好定心导向性能。

13、关闭时动作平缓，无冲击力。

14、膜片式快开排泥阀内外表面喷涂高分子防腐涂料，提高防腐性能。涂层厚度大于300μm，油漆喷涂前铸件表面进行喷丸处理(表面粗糙度为 2.5)，确保油漆附着牢固。
