流体动力角式隔膜排泥阀工作原理

Writer： admin Time：2020-05-09 08:53 Browse：℃

在供排水系统中，一般都设有水池，如沉淀池、供水池和蓄水池等，水中的泥沙会沉在水池的底部。随时间的推移，沉积的泥沙不断增加，将影响水池的存水量及供排水系统的有效运行。为了排除沉积泥沙， 一般在池底部装上排泥阀，在泥沙於积到一定程度时开阀排泥。

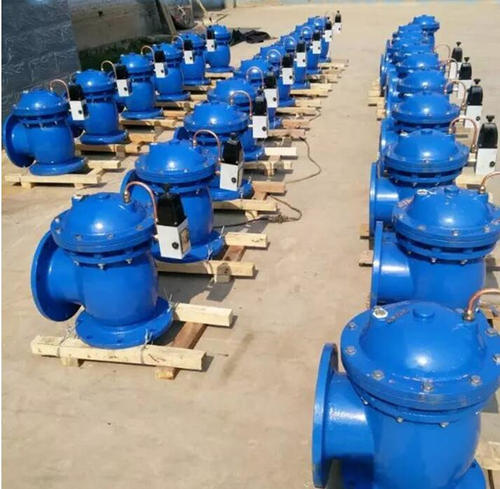

流体动力角式隔膜排泥阀装在与水池底部相连通的管子上。当不需排泥时，三通阀中有压力流体与驱动腔相通， 在流体压力和弹簧压力下， 隔膜与阀体上凸台密封副接触，切断阀体进出口通路， 此时三通换向阀与大气相通的管子处于关闭状态。当需要排泥时，调整三通换向阀开关， 将有压流体与驱动腔隔断， 而使驱动腔与大气相通， 此时阀体进口处的隔膜在池子内蓄水的压力将大于大气压力，这样隔膜在驱动腔和阀体进口处两侧压力差作用下压缩弹簧， 隔膜迅速与阀体凸台密封副分开， 阀体进口与出口形成通道源源不断地排走池子底部泥沙水混合物。当泥沙排除后，调整三通换向阀开关，将驱动腔与大气隔断，而驱动腔与有压流体接通，此时驱动腔内压力将大于阀体内泥沙水混合物的压力， 隔膜将迅速运动， 直到与阀体上凸台密封面贴紧隔断阀体进出口通道， 使排泥阀处于关闭状态。
