YSZ双稳态自保持电磁阀工作原理（图）

Writer： admin Time：2021-03-09 06:50 Browse：℃

YSZ双稳态自保持电磁阀工作原理；
今天我们来讲解(YSZ双稳态自保持电磁阀)工作原理以及外形结构尺寸图，本篇文章主要讲解YSZ双稳态自保持电磁阀工作原理以及外形结构尺寸图。 YSZ双稳态自保持电磁阀工作原理；
二位三通电 磁阀工作原理1、不同类型两位三通电磁阀工作过程1一进二出(ZC2/31)当电磁 阀线圈通电时，出介质端(2)第 一路打开，第二路(3)关闭;当电磁 阀线圈断电时，出介质端第 一路(2)关闭，第二路(3打开;②二进一出(ZC2/32)当电磁 阀线圈通电时，进介质端第 一路(2打开，第二路(3)关闭;当电磁 阀线圈断电时，进介质端第 一路(2关闭，第二路(3)打开﹔(此内阀两进口端前必需加单向阀)③一进一出常闭式(ZC2/3)---当电磁 阀线圈通电时，接口﹖通向燃气灶电 磁阀接口1，接口3关闭;当电磁 阀线圈断电时，接口2关闭，接口1通向接口3﹔④常开式(ZC2/3K)---当电磁 阀线圈断电时，接口3通向接口1,接口2关闭;当电磁 阀线圈通电时，接口3关闭，接口1通向接口2。2、两位三通电磁 阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管,然后不锈钢电 磁阀通过油的压力来推动油缸的活塞,活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

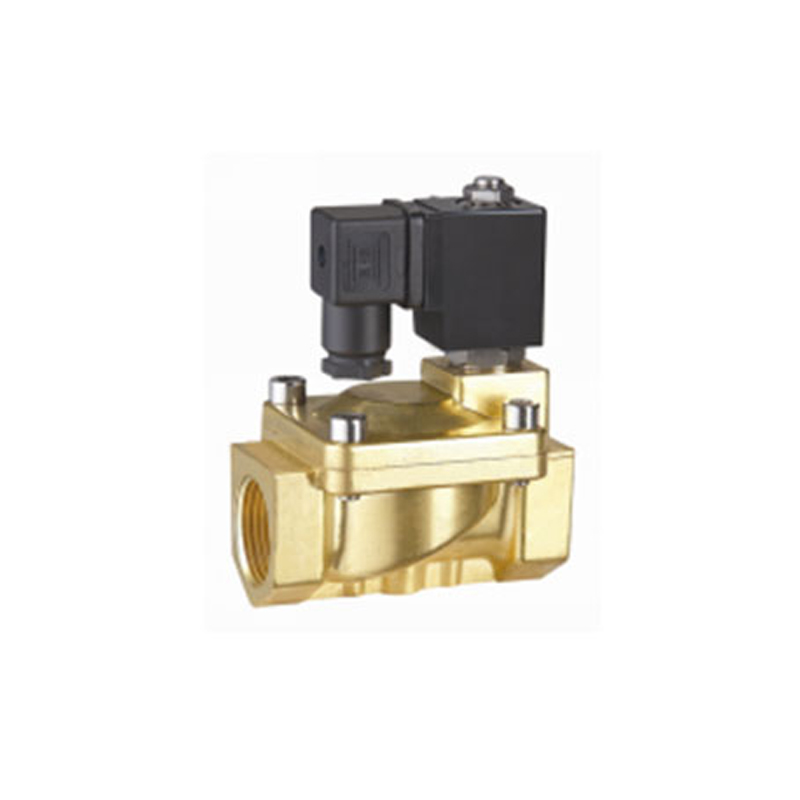

YSZ双稳态自保持电磁阀图片；

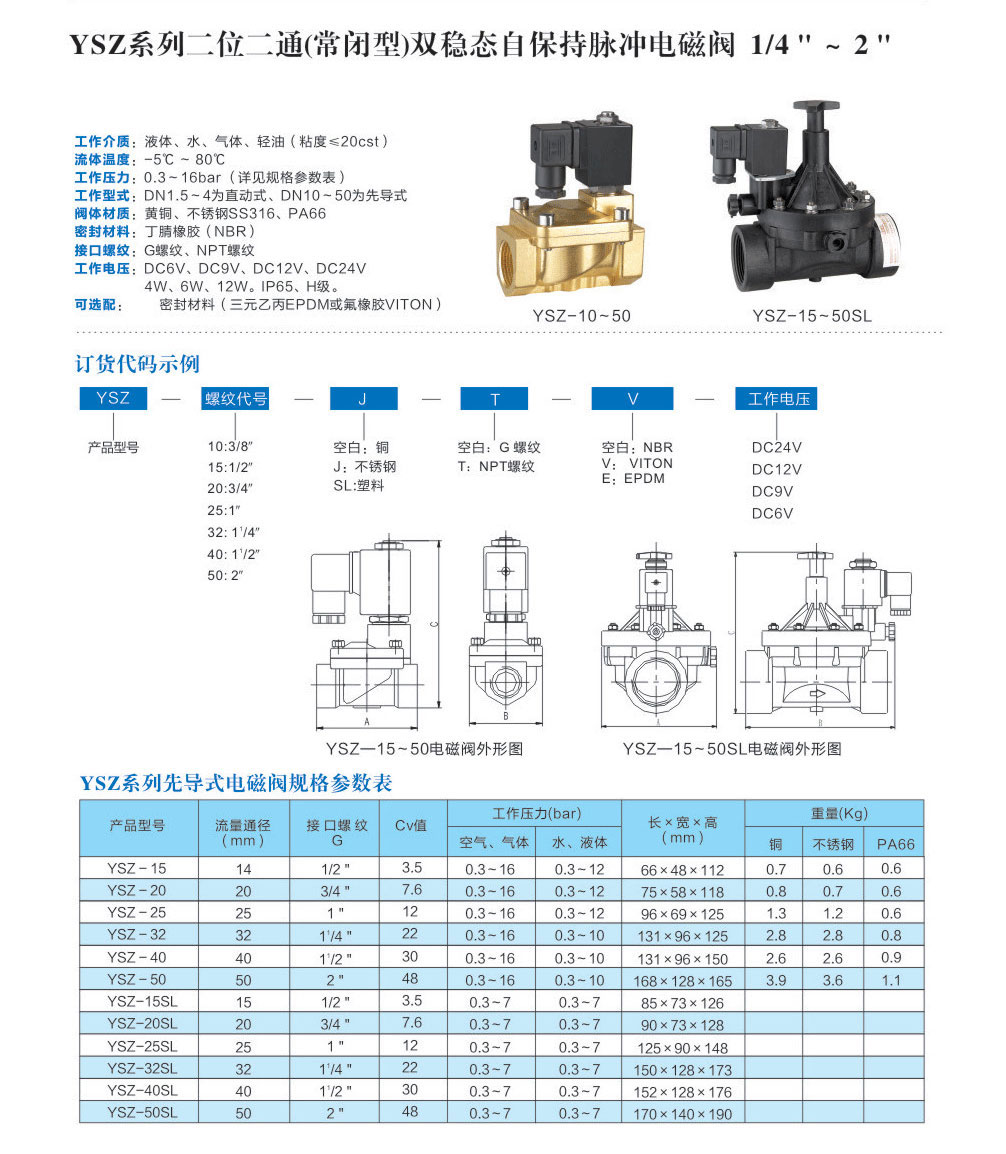

YSZ双稳态自保持电磁阀外形结构尺寸图；

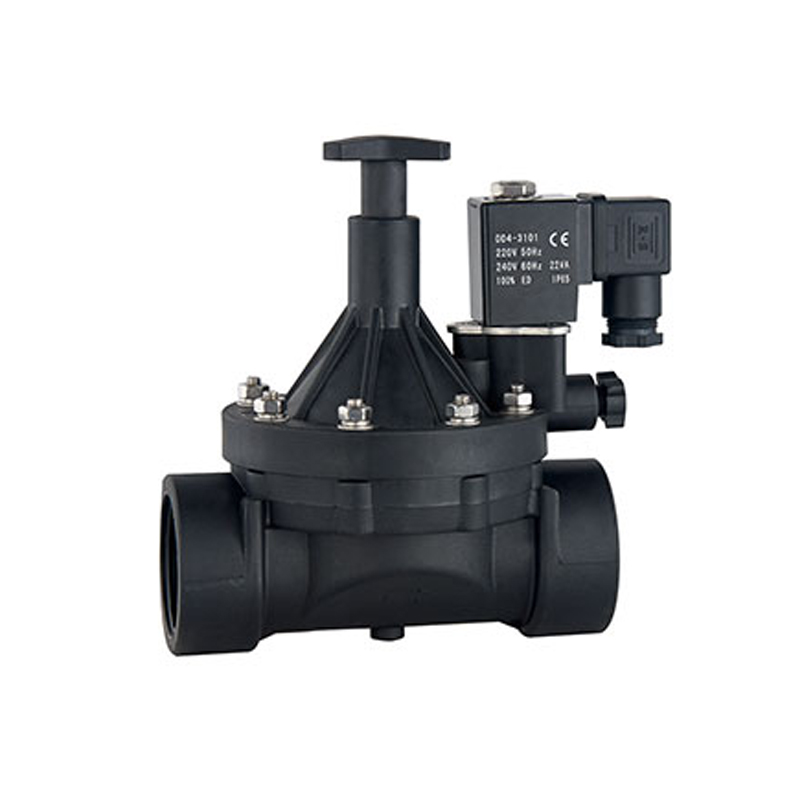

YSZ双稳态自保持电磁阀图片；

YSZ双稳态自保持电磁阀外形结构尺寸图；
