ES系列低功耗电磁阀工作原理（图）

Writer： admin Time：2021-03-08 18:50 Browse：℃

ES系列低功耗电磁阀工作原理；
今天我们来讲解(ES系列低功耗电磁阀)工作原理以及外形结构尺寸图，本篇文章主要讲解ES系列低功耗电磁阀工作原理以及外形结构尺寸图。 ES系列低功耗电磁阀工作原理；
该阀是先导式电 磁阀，有两个主要部件辅助阀和主阀。主阀的开关由辅助阀的打开和关闭来控制。根据断电时开关状态的不同，可分为常闭电 磁阀和常开电磁 阀。常闭电 磁阀，当分段点处于正常位置时，辅助阀口关闭，主阀开路。当电信号进入先导阀线圈时，动铁芯被电磁力吸引，超高压电磁阀打开辅助阀口，主阀杯中的压力消失，介质压力支撑主阀杯，工作介质得以循环。但当电讯信号消失时，活动铁芯复位，密封辅助阀口，工作介质从平衡孔进入阀门。当压力趋于平衡时，阀杯靠主阀弹簧、自身重量和介质压力下移，主阀口密封严密，阀门处于关闭状态。常开电磁阀，在断电正常位置，有弹簧作用，辅助阀口打开，主阀处于循环中。当电信号进入辅助阀的线圈时，smc电磁 阀厂家活动铁芯应被电磁作用吸下。当压力趋于平衡时，阀杯靠主阀弹簧、阀杯重量和介质压力下移，阀口密封严密，阀门处于关闭状态。当主阀断电时，电磁力消失，辅助阀打开，主阀杯中的压力迅速消失，介质压力支撑主阀杯，主阀口打开，介质循环，阀门处于开启状态。

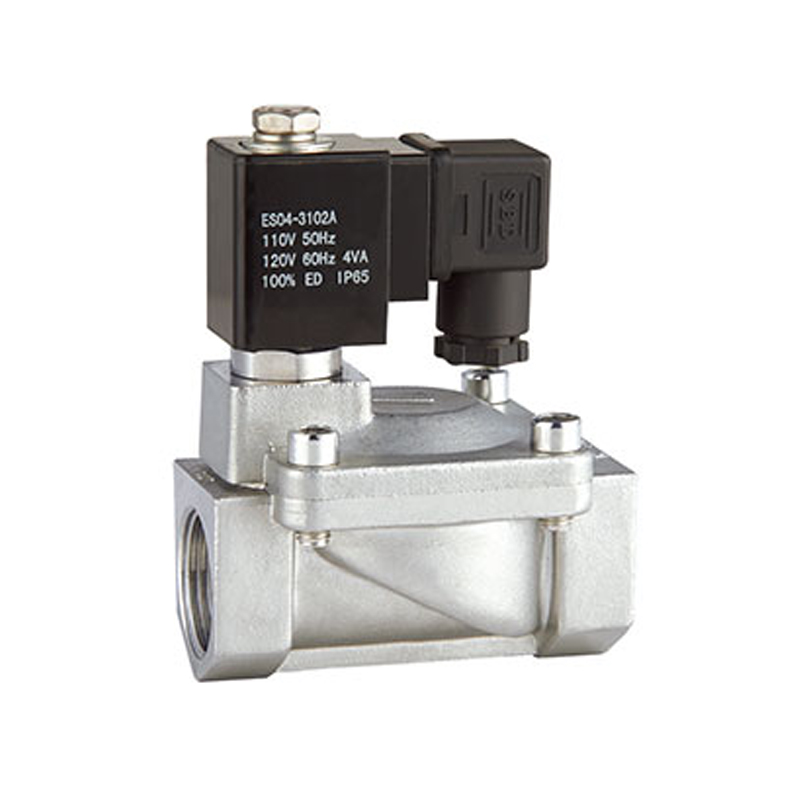

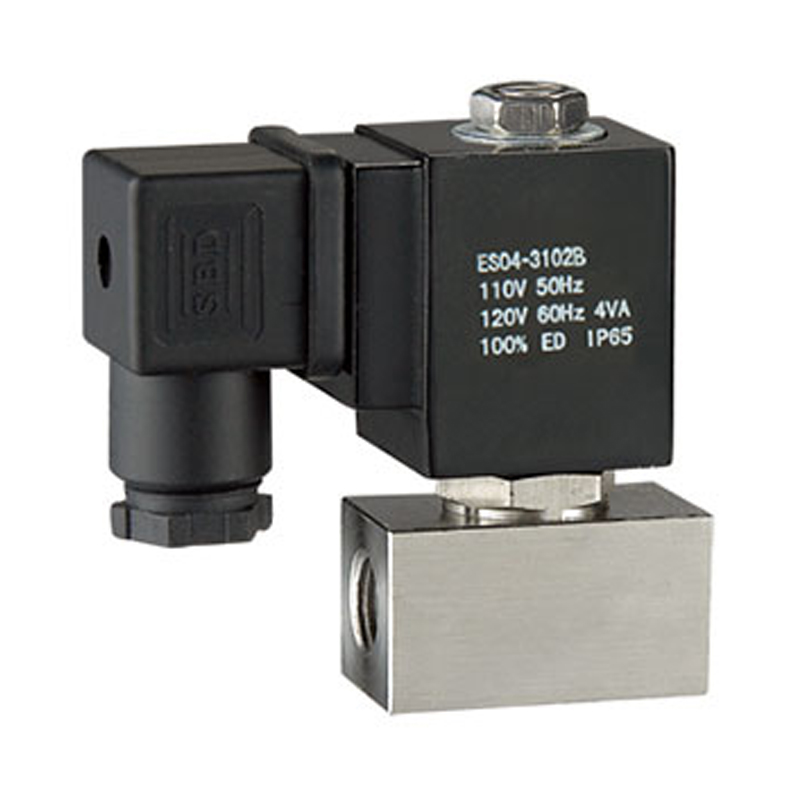

ES系列低功耗电磁阀图片；

ES系列低功耗电磁阀外形结构尺寸图；

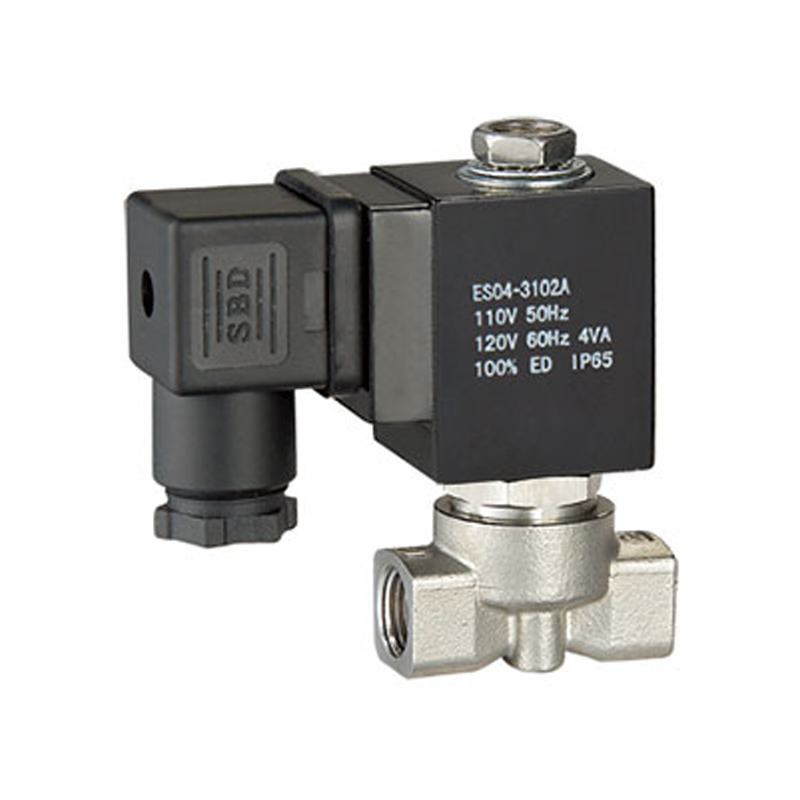

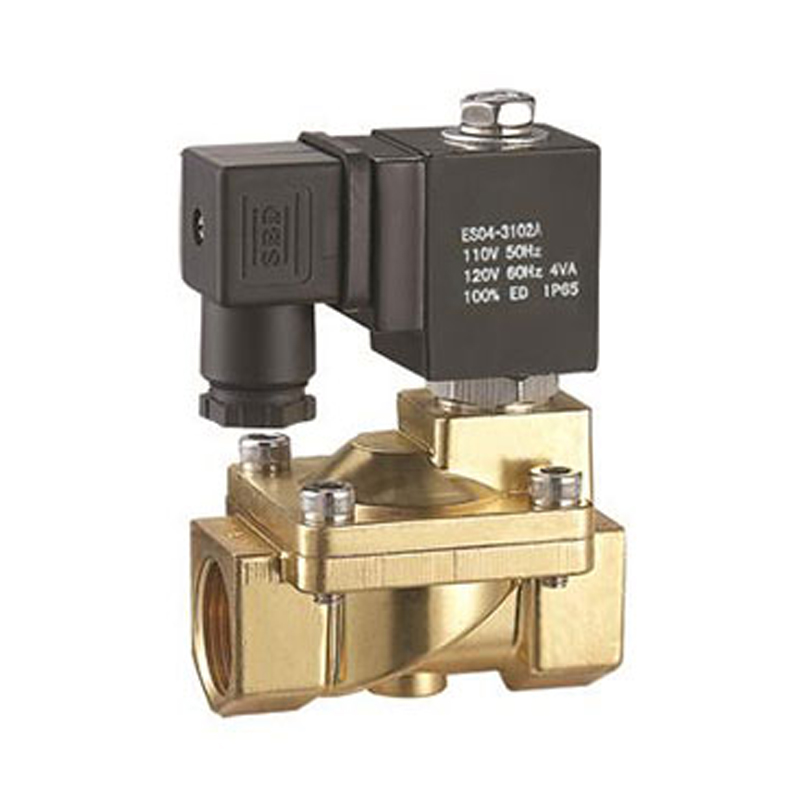

ES系列低功耗电磁阀图片；

ES系列低功耗电磁阀外形结构尺寸图；
