气动角座活塞截止阀特点及应用

Writer： admin Time：2020-03-06 10:44 Browse：℃

气动角座活塞截止阀的制造范围非常广泛，包括3/8“，1/2”，3/4“，1、11 / 4、11 / 2和2” BSP或NPT螺纹，有些更多专业的供应商，提供21/2和3“ BSP螺纹和法兰版本。这些2/2常闭，常开和双作用ASPV或角座活塞阀适用于所有通用的空气，水，油，真空，蒸汽，被污染和粘稠的粘稠介质应用，提供气动或气动控制的打开和关闭功能，用于双向无水锤控制介质。
特点
制造良好的高质量ASPV角座活塞阀通常使用纯净的PTFE密封件制造，由于PTFE是非弹性体密封件，因此提供了改进的密封特性，当与316不锈钢阀体和内部零件结构结合使用时，角座活塞阀不仅会与其他大多数具有工业标准的阀门相比，它们还可以提供针对腐蚀性极强的腐蚀性酸和碱介质的流量控制，并且与其他带有聚碳酸酯执行器或青铜阀体的阀门相比，其设计更为坚固。
角座活塞截止阀是气动操作的，因此需要干净的5至8 bar压缩空气供应才能运行，这使ASPV气动角座截止阀成为整个欧洲和全球市场的加工工程师和自动化专家的明智选择。



在这里阅读更多关于ASPV 角座气动截止阀的信息...

介质：空气–水–油–蒸汽   压力范围：0至16 bar（最大值） 介质温度：-10°至+ 200°C 环境温度：-10°至+ 60°C 介质粘度：最大600厘ist 试验介质：空气–水–惰性气体 先导压力：最大5至8 bar					角座活塞阀 尺寸3/8 – 3“  角座活塞阀 2通径 0 – 16 Bar 类型ASPVSS
压力
港口 BSP	功能	孔口（毫米）	千伏 升/百万	压力（巴）				执行器（毫米）	零件号
				分		最高
						1比2	2比1
3/8	N /关闭	10	75	0		16	8	40	ASPVSS10
1/2	N /关闭	15	90	0		16	8	40	ASPVSS15
3/4	N /关闭	20	167	0		16	8	50	ASPVSS20
1个	N /关闭	25	253	0		16	8	50	ASPVSS25
11/4	N /关闭	32	383	0		16	8	63	ASPVSS32
11/2	N /关闭	40	683	0		16	8	80	ASPVSS40
2	N /关闭	50	1183	0		16	8	80	ASPVSS50
21/2	N /关闭	65岁	1800	0		16	16	100	ASPVSS65
3	D /代理	80	2667	0		16	16	125	ASPVSS80
选项

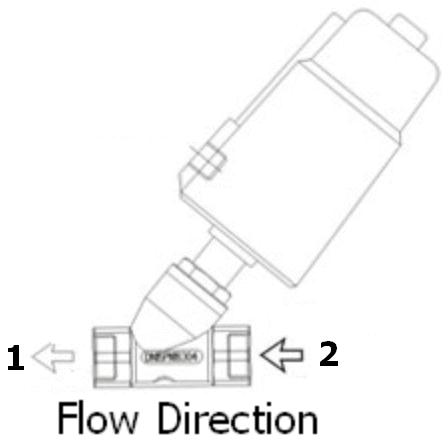

视觉位置指示器（3英寸双作用除外） 防水锤流量2比1（阀座下方流量，见下图）打开位置接近开关  没有版本（3英寸是双作用的除外） 可根据要求提供3种方式和法兰选项
施工
阀体：AISI316（CF8M）不锈钢 执行器：AISI304（旋转360 °） 活塞及内部零件：316L 密封件：PTFE

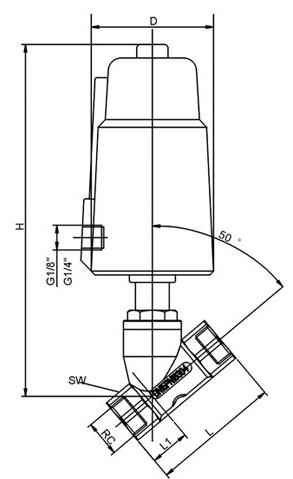

整体尺寸
DN 港口 大号 L1 西南 H d 法案 飞行员 公斤 10 3/8 55 17 21 120 51 40 1/8 1.3 15 1/2 70 21 26.5 138 51 40 1/8 1.3 20 3/4 76 23 32 154 62 50 1/8 1.4 25 1个 90 25 40 168 62 50 1/8 2.7 32 11/4 116 32 50 200 76 63 1/8 3.2 40 11/2 116 40 55.5 215 92 80 1/8 3.6 50 2 138 40 68.5 230 92 80 1/8 4.9 65岁 21/2 168 51 85 268 117 100 1/4   80 3 192 54 100 325 140 125 1/4

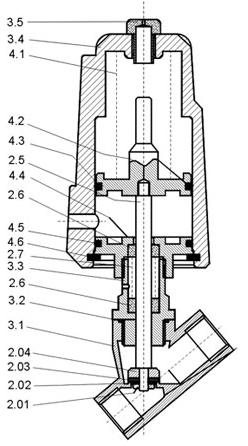

					零件清单 2.01螺栓 2.02孔板密封 2.03圆盘密封 2.04光盘 2.5蒸汽 2.6 V密封 2.7春季 3.1身体 3.2密封圈 3.3螺丝连接器 3.4汽缸 3.5封面 4.1春季 4.2活塞 4.3 O型圈 4.4阀盖 4.5 O形圈 4.6轴承套圈			最大压力从2到1的流向。 流动方向从1到2防水锤。

还生产了三通角座活塞阀，可为大多数液体和气体提供三通控制。
应用
ASPVSS BSP气动角阀活塞阀的应用范围：水，空气，蒸汽，天然气，化工，石油产品，食品，消毒，水处理，印染清洗厂，腐蚀性液体，真空应用，机油，汽油，酒精，液压液体，盐溶液，酸，有机溶剂。所有阀体均为AISI316不锈钢，高流量，高质量，紧凑，适合真空应用，常开和常闭位置选项。
