固定球阀工作原理（图）

Writer： admin Time：2020-09-17 09:35 Browse：℃

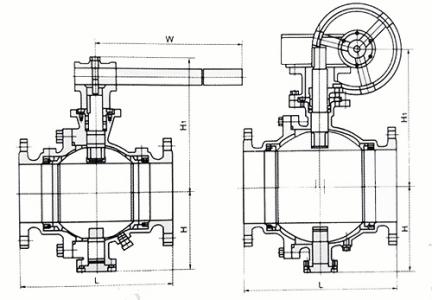

固定球阀工作原理；
固定球阀启闭件为圆形球芯，旋转90度即可开启和关闭，下面我们来介绍其是如何开启和关闭的。

　　一、开启过程　
　　1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。　　　　3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。     　　4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。 　　 　

　二、关闭过程   　
　　1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。  　　
　　2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。　　
　　4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

　　固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
