压差旁通阀工作原理：

当主阀进出口之间的压力差发生变化时，连接管A和连接管B之间的压力差发生变化，可变先导阀打开。当压力差大时，先导阀开度大，从控制室通过C管排放的水量增加，主阀控制室中的压力减小，主阀开度增加，并且之间的压力差主阀的进口和出口减少。相反，如果主阀进出口之间的压力差变小，则先导阀开度变小，主阀控制室中的压力升高，推动主阀开度减小，主阀压差增大。这种负反馈作用将主阀的入口和出口之间的压力差稳定在最高值。设定针形阀的开度和先导阀的弹簧压力可以设定主阀的入口和出口之间的压力差。该产品采用液压自控制，不需要其他设备和能源，并且易于维护。它广泛用于高层建筑，生活区和其他供水管网系统以及城市供水工程中。

介绍

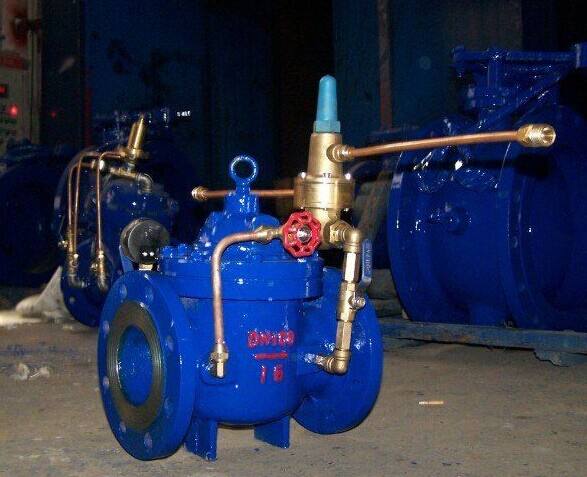

压差旁通阀由主阀，差压控制先导阀，针阀，球阀，微过滤器和压力表组成，构成液压控制接管系统。通过专门设计的先导阀控制室，比较压力变化信号，输出主阀开度信号，并控制主阀开度，从而将主阀的进出口压力差控制在设定值。压差旁通阀主要用于空调系统的给水与回水之间，以确保给水与回水之间的压力差处于固定值，提高系统利用率，降低噪音并防止压力差过大，影响系统设备损坏，它主要由主阀和压差先导阀组成。

产品安装：

1.压差旁通阀应小心装卸。建议使用软绳将其提起，以免损坏阀门和管道，并保护涂层。阀门应小心放置在地面上，而不要直接放在地面上

2.安装前检查：装卸到目的地后，首先根据手册内容检查，以确认管路是否正确，连接是否可靠，运输过程中阀门是否损坏以及各个零件是否损坏完成。

3.安装前清理管道中的杂物，检查相应的法兰和阀门法兰的压力等级，公称直径相同，以保持管道畅通。

4.差压平衡阀前后，应安装两个闸阀进行检查和维护

5.压差旁通阀的压力传感管道应直接连接到供水和回水管道，以准确反映出供水和回水之间的压力差。为了方便安装和使用，可以在传感管道上安装一个小球阀。
