电动低温调节阀工作原理（图）

电动低温调节阀工作原理：

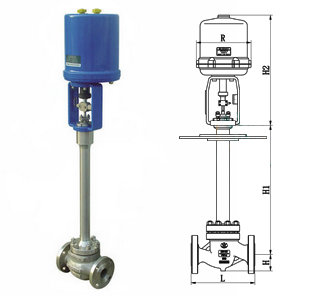

电动低温调节阀由3810系列电动执行器与加长杆低温型阀体组成，阀体采用精密结构，具有良好的耐低温性，适用于介质温度-40℃～ -196℃的低温、深冷场合。电动低温调节阀长颈型上阀盖的作用，是为了使填料处于常温下工作，并减少外界热能传入，为减少传递，长颈一般采用薄壁结构，具有良好的耐低温性，特别用于精确控低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。


电动低温调节阀特点：



电动低温调节阀的生产制定了严格的制造工艺和采用专用设备，对零件的加工进行严格的质量控制，经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏，阀门的装配与普通阀门也不同，零件需经过严格的清洗，除去任何油污，以保证使用性能。

电动低温调节阀参数：

阀体
形      式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、1 25、150、200、250mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材      料	铸钢、不锈钢等
上  阀  盖	低温型：-60--196℃  超低温型-250℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	单座式，套筒式
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动低温调节阀工作原理：



电动低温调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动低温调节阀执行器：

执行机构
型      式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%
