自力式微压调节阀工作原理（图）

Writer： admin Time：2020-07-29 10:20 Browse：℃

自力式微压调节阀工作原理：

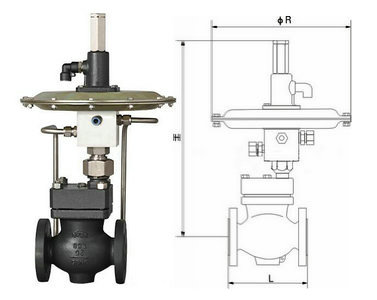

自力式微压调节阀采用大膜片执行机构输出力大稳定，对压力流量微小变化极其敏感，控制精度很高，阀芯采用单座流开(高进低出)设计，在阀盖处(和阀体连接处)安装有平衡膜片(起到阀前压力平衡，消除不平衡力)阀后压力经取压管进入薄膜执行机构，同薄膜执行机构调节弹簧相比较，压力达不到设定值(调节压缩执行机构弹簧)阀后压力则变大，反之则变小。

自力式微压调节阀概述：

自力式微压调节阀采用平衡型单座阀，压力稳定、精度高、密封性好，用于控制微小差压。在运行中可任意对设定值进行调整，可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃（或150℃），调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力（毫米水柱级），广泛适用于各种油品、化学品、液体储罐的氮封系统中。

自力式微压调节阀应用：

自力式微压调节阀是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，适用于各种工业炉燃烧统燃料气体、石油在制品或油库贮罐，保护气体与热处理保护气体的微压自动调节等场合。

技术参数和性能
阀体	DN15~100mm PN1.6 4.0MPA 材质WCB CF8 CF8M
阀盖	材质WCB CF8 CF8M 压力平衡元件:膜片+弹簧材料:弹簧304
膜片	丁晴橡胶:-40-120℃ 氟橡胶:-20-150℃ 乙丙烯橡胶:-50-150℃

执行机构(指挥器)
模盒用A3钢板冲压成型
膜片丁睛橡胶氟橡胶乙丙烯橡胶
弹簧304 阔芯304 阀座304 阀杆304
有五种可调压范围一种规格型号的执行机构
拆装交换便捷，调节方便

额定流量系数、噪音衡量系数、允许压差
公称通径	DN(mm)	15	20	25	32	40	50	65	80	100
额定流量系数	Kv	4	6.3	8	16	20	32	50	80	25
流量特点							快开
公称压力	PN						1.6Mpa
噪音衡量系数Z值	弹簧						1Cr18Ni9
	波纹膜片	丁晴橡胶		氟橡胶				乙丙烯橡胶
	工作温度	-40-120℃		-20-150℃				-50-150℃
