带指挥器自力式压力调节阀工作原理（图）

Writer： admin Time：2020-07-15 08:36 Browse：℃

带指挥器自力式压力调节阀工作原理：

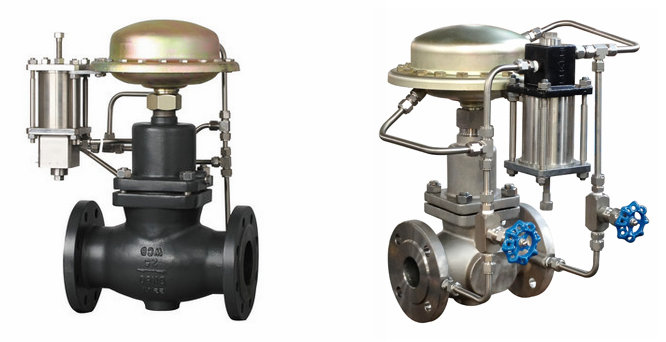

ZZYVP带指挥器操作式自力式压力调节阀主要由控制阀门、执行器和一个设定压力的指挥器组成，简单的说一般情况下直接作用式自力阀的控制精度不高，二带指挥器的目的是为了增加控制精度。该阀无需外加能源，利用被调介质（气体）自身能量作动力源，引入指挥器的检测执行机构，以控制调压阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持在恒定值。

带指挥器自力式压力调节阀特点：

带指挥器操作式自力式压力调节阀压力设定值可在指挥器上实现，在运行中可随意调整，控制精度比一般直接操作作用式自力阀高一倍左右，适合于控制精度要求高的场合；检测、执行元件由耐高温材料制作，无需带冷凝器也可用于高温（200℃）水蒸汽场合。

阀门型号：ZZYVP
通径规格：DN15～DN250mm
结构形式：直通式
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.6、2.5、4.0MPa
适用温度：-30°～ 350°
应用范围：非腐蚀性的液体、气体和蒸汽
产品特点：控制精度比一般自力阀高一倍左右

带指挥器自力式压力调节阀参数：

技术参数
公称通径	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力	PN1.6、4.0MPa
法兰标准	ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料	铸钢、铸不锈钢
阀芯材料	硬密封：不锈钢
阀芯材料	软密封：不锈钢镶嵌橡胶圈
压力平衡	不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

带指挥器自力式压力调节阀工作原理：

指挥器操作型自力式压力调节阀，当被调介质的压力升高，作用在主阀膜片下面的压力就大于上面的压力，阀芯向上移动，使流通截面减小，这样，阀后压力稍微下降；反之，当被调介质的压力降低时，作用在指挥器膜片上的压力减小。

带指挥器自力式压力调节阀温度范围：

允许工作温度
公称通径		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长≤200℃
		冷却罐和散热≤350℃	冷却罐和加长≤350℃
	软密封	≤150℃
