电动对夹式球阀工作原理（图）
Writer： admin Time：2020-07-12 08:26 Browse：℃
电动对夹式球阀工作原理：
电动对夹式球阀又叫电动超薄型球阀特别适用于短线管道和特定空间的安装使用，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。电动对夹式球阀与普通球阀相比，是新一代超短法兰距球阀，球芯通道形状为V形、O形，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
电动对夹式球阀特点：
对夹式电动球阀具有结构长度短、重量轻、安装方便、节省材料等显著优点，适用于安装位置比较短的场合，维修方便，阀门设计易拆卸，在阀门一端有螺旋阀盖，此阀盖控制阀座与球芯密封及开关松紧度。
电动对夹式球阀可选功能：
- 阀门型号：Q971F
- 通径规格：DN15～150mm
- 结构形式：超薄法兰、对夹式
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN1.0、1.6、2.5MPa
- 适用温度：-17℃-450℃（具体见产品详情）
- 应用范围：油、水、气及纸浆或纤维状流体
- 产品特点：结构长度短、重量轻、安装方便、节省材料
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | 1.0、1.6、2.5MPa |
| 连接形式 | 超薄法兰、对夹式 |
| 结构形式 | 直通式 |
| 驱动形式 | 电源驱动AC220V、AC380V、DC24V(其它特制) |
| 温度范围 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 阀芯结构 | V型、O型阀芯 |
| 阀体材质 | 铸钢（WCB）、不锈钢（304、316、316L） |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
| 使用介质 | 油、水、气及纸浆或纤维状流体 |

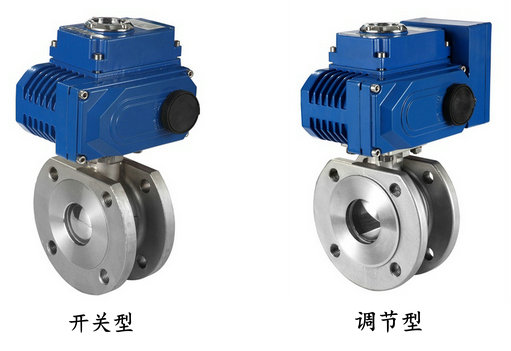

| 控制方式 | 开关式(两位切断)、调节型(4～20mA信号) |
| 可选功能 | |
| 防爆功能 | 防爆等级：Exd II BT4 |
| 调节功能 | 输入输出4-20mA、O- 5V．DC、0- 10V．DC |
| 手动功能 | 可装配手动装置，开阀、关阀功能 |
