不锈钢电动球阀工作原理（图）
Writer： admin Time：2020-07-10 09:45 Browse：℃
不锈钢电动球阀工作原理：
不锈钢电动球阀由电动执行器与不锈钢球阀组成，通过执行器输入相关电源信号来控制阀门的启闭，通常用于管道介质的开关两位切断，或控制阀门的旋转开度达到比例调节。不锈钢电动球阀具有耐高温，耐磨损，耐高压，防腐蚀，不宜暴裂等优点。用户可根据实际情况选配带手动控制功能，以防在遇到断电或电动装置故障时，可人为手动控制电动球阀的开关，从而保证工况的正常运行。
|
不锈钢电动球阀标准规范：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
|

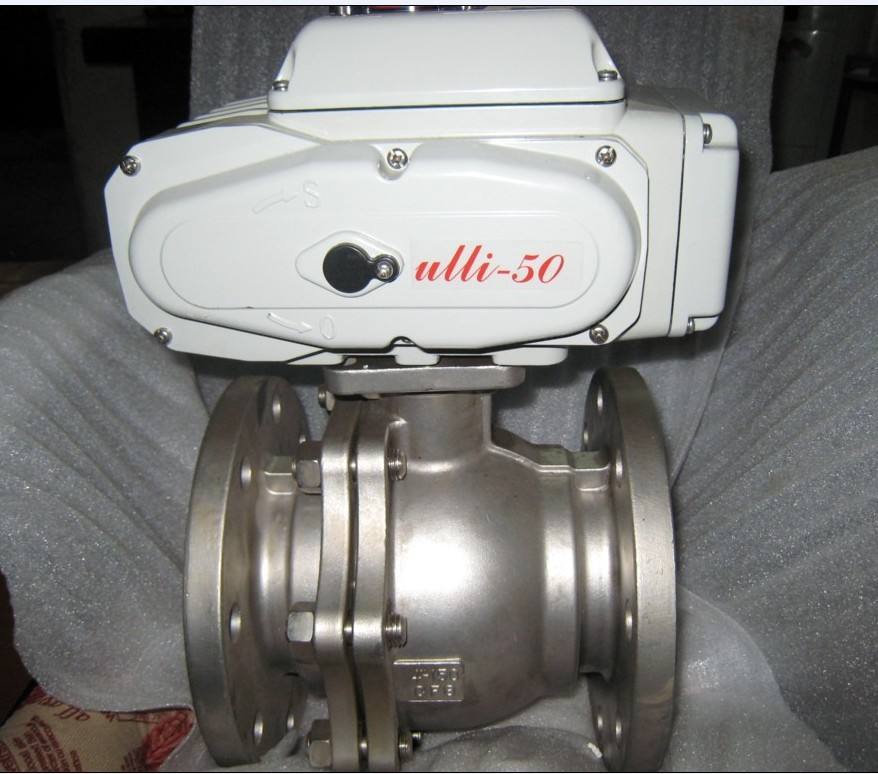

不锈钢电动球阀结构图
|
不锈钢电动球阀技术参数：
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | PN1.0、1.6、2.5、6.4MPa |
| 连接方式 | 法兰连接 |
| 阀体形式 | 二段式阀体 |
| 电源电压 | AC110V、AC220V、AC380V（其他定制DC24等） |
| 驱动形式 | 电源驱动（可防爆，可带手动装置） |
| 温度范围 | 硬密封-40℃～450℃ |
| 阀体材质 | 不锈钢304、316、316L |
| 控制方式 | 开关型（开关切断控制）、调节型（4-20mA模拟信号） |
| 适用介质 | 水、蒸汽、油品、环保、燃气、煤矿等（高温高压及低温、腐蚀性介质） |
