电动切断球阀工作原理（图）
Writer： admin Time：2020-07-08 11:00 Browse：℃

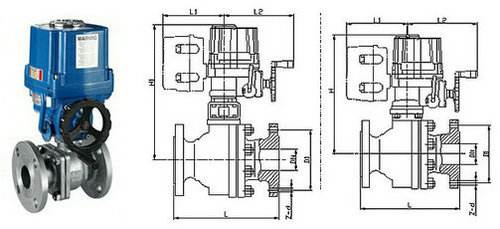

电动切断球阀工作原理：
电动切断球阀可分O型电动切断球阀及V型电动切断球阀，是常见的开关型控制关断阀，即工作方式为全开或全关的两位式状态，由于球阀阀芯采用O型结构，顾被称为电动O型切断球阀。电动开关球阀只需通入220VAC电源即可完成开关动作，特别适用于各种压差大等快速开关、切断的管道当中。电动切断球阀可根据工况要求及使用环境选配防爆型或快速开关执行装置，充分满足于各种不同工艺参数的需求。
|
1，电动切断球阀开关动作迅速到位，可快速完成启闭动作。
2，操作方便，从全开到全关只需旋转90度，便于远距离控制。
3，流通能力大，全开时基本没有任何流阻力。
4，电动O型切断球阀适用性广泛，可选用不同连接方式及不同材质密封圈，满足不同使用工况场合。
5，具有很好的自洁功能，能轻松切断管道内的各种杂质，有效保证管路的畅通。
|
 |
电动切断球阀参数：
| 公称通径 | DN15～DN300(mm) | ||
| 公称压力 | PN1.0、1.6、2.5、6.4MPa | ||
| 连接形式 | 法兰式,螺纹连接 | ||
| 驱动形式 | 电源驱动（可选防爆型，自带手动装置） | ||
| 电源电压 | AC220V、AC380V（其他定制DC24） | ||
| 阀芯形式 | O型球型阀芯 | ||
| 泄露量 | 软密封:零泄漏，硬密封:≤额定流量的10-5 | ||
| 动作时间 | 8～30（DN15-50） 36～60(DN65-300)可定制 | ||
| 阀体材质 | 碳钢、不锈钢304、316、316L | ||
| 流量特性 | 近似快开特性 | ||
| 适用温度 | 软密封-40℃~-180℃；硬密封-40℃~-450℃ | ||
| 控制方式 | 开关型（开关两位切断），无源触点信号，电位计反馈 | ||
电动切断球阀标准规范：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
3、检验主试验：JB/T 9092、API 598。
4、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
电动切断球阀零件材料：
- 阀门型号：Q941F，Q941H
- 通径规格：DN15～DN300
- 结构形式：浮动直通式
- 阀体材质：铸钢WCB、不锈钢304、不锈钢316
- 公称压力：PN16、PN25、PN40、PN64
- 适用温度：-40℃~-450℃
- 应用范围：气体、液体，石油化工、冶金、轻工等工业
- 产品特点：结构简单，切换迅速、流通能力大，密封性能好
电动切断球阀和电动调节球阀的区别：
一，电动开关球阀适用于接通或切断管路中的介质，只有全开和全关两个位置的控制，不能直接对介质流量大小进行比例式调节。
二，电动调节球阀能控制球阀球芯的旋转角度（即阀的开度大小），实现不同程度的比例，可对管道中介质的流量、压力、温度等各项参数进行精密调节控制。
电动切断球阀零件材料：
| 零件名称 | 材料 | |||
| 阀体阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | |||
| 适用介质 | 液体、气体、蒸汽、油品及其它腐蚀性介质等 | |||
