电动高真空球阀工作原理（图）
Writer： admin Time：2020-07-06 13:44 Browse：℃

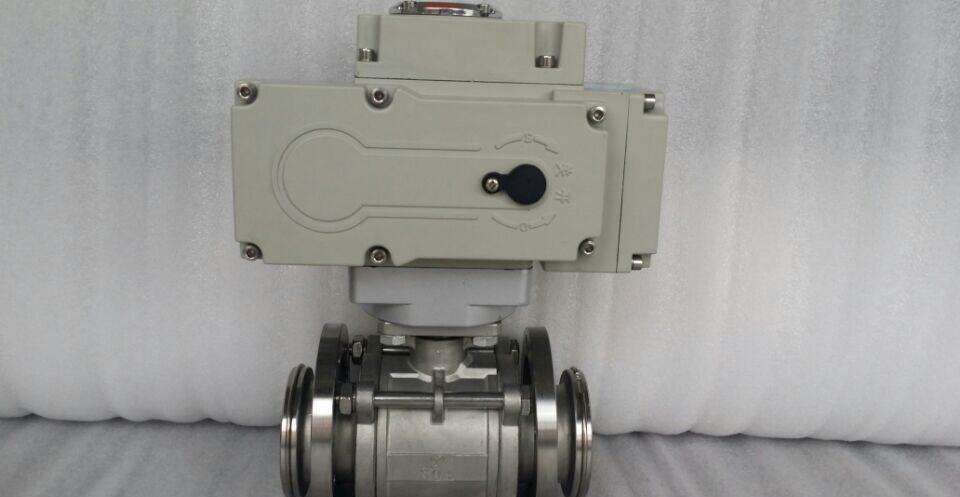

电动真空球阀工作原理：
GUD电动真空球阀又叫电动高真空球阀，是应用于工作压力为零压或负压的真空管道系统中的阀门，主要是用来切断、接通或调节气流量使用。电动真空球阀不仅在真空、负压、零压的状态能正常工作，也可以在低压状态下使用，并且安装的位置无要求。电动真空球阀的相关部位均经过密封加强处理，如阀门的填料、法兰连接处以及阀体阀盖的连接部位等，以防大气环境下的杂质进入阀门内腔，对介质产生污染。
|
电动真空球阀特点：
1，电动高真空球阀密封结构设计独特，既能应用于负压场所，又能在低压状态使用；
2，采用电动装置来驱动阀门，启闭扭矩小，开关轻便，工作性能可靠；
3，电动高真空球阀经过密封特殊处理，能保证法兰连接处的高度密封性和结构与垫片材料的致密性；
3，泄露率可达到＜1×10-10Pa.M3/S，改变了球阀不能满足高真空、超高真空的现状；
4，电动负压球阀球芯与管道为全通道，又能满足真空要求，顾也能适用于加速器真空系统中。
|
 |
电动真空球阀原理：
电动真空球阀是通过电动执行装置电源压力驱动阀杆，带动球芯做--90°的旋转来启闭阀门，达到对真空系统中介质的接通或关断使用，也可根据需要控制球芯的开度大小，从而对管路系统中介质的各项参数进行比例式精确调节。电动高真空球阀可广泛应用于真空、食品、酒类、生物工程、制药、饮料等领域。
- 阀门型号：GUD高真空球阀
- 通径规格：DN15～DN100
- 结构形式：浮动直通
- 阀体材质：不锈钢304、不锈钢316、不锈钢316L
- 公称压力：1.3×10-7Pa～6×105pa
- 适用温度：-30℃～+232℃
- 应用范围：真空系统，高纯度气体及非腐蚀性气体
- 产品特点：密封好，工作性能可靠，既能用于真空，又用在低压状态

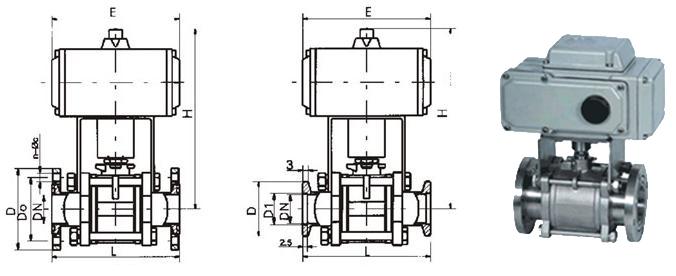

电动真空球阀技术参数：
| 公称通径 | DN15～DN100(mm) |
| 压力范围 | 1.3×10-7Pa～6×105pa |
| 连接方式 | 活套法兰、焊接法兰、快装式、螺纹 |
| 阀体结构 | 三片式阀体 |
| 电源电压 | AC220V AC110V AC380 DC24V（可选） |
| 工作温度 | -30℃～+232℃ |
| 安装位置 | 可任意安装,无要求 |
| 适用介质 | 高纯度气体及非腐蚀性气体 |
| 控制方式 | 开关模式（切断控制）、调节模式（4-20mA信号） |
