Q41F三片式法兰球阀

更新时间：2024-04-13 10:04:57

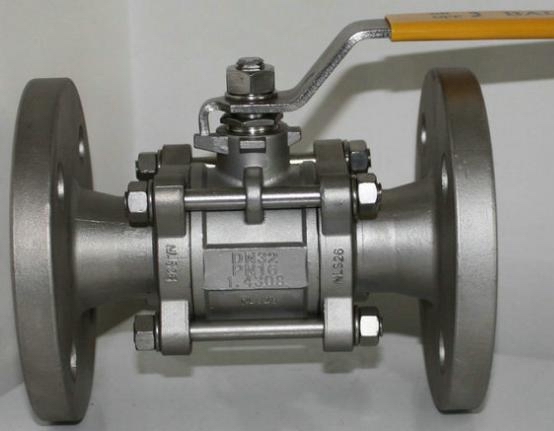

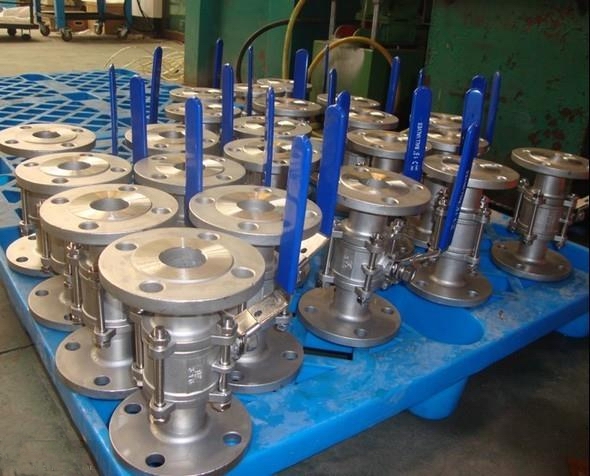

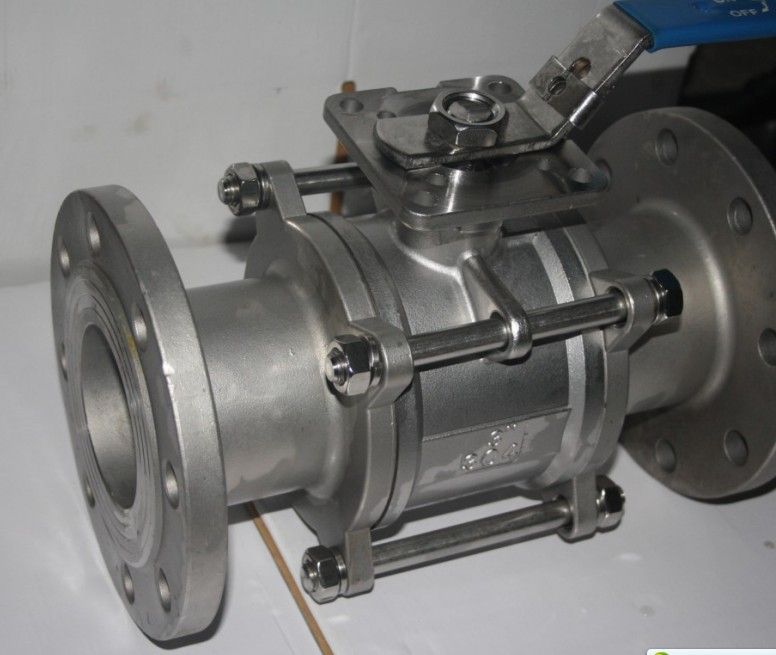

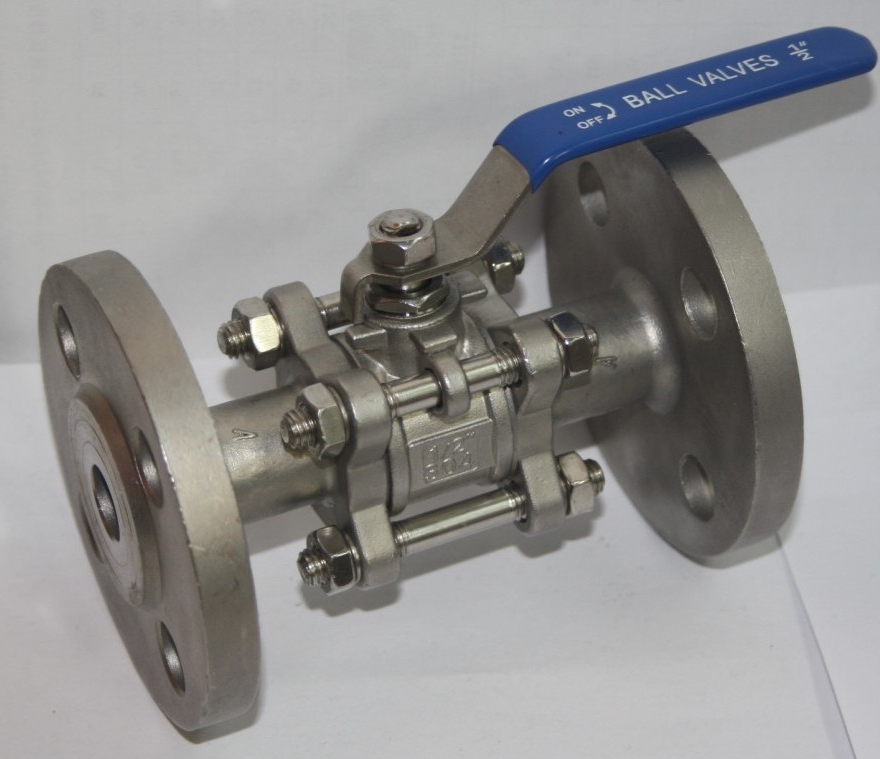

Q41F三片式法兰球阀

  • 1、产品型号：Q41F。
  • 2、公称通径：DN15～DN100。
  • 3、公称压力：1.6Mpa～6.4Mpa（W.O.G）。
  • 4、适用温度：-20～232℃～350℃。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气及某些腐蚀性液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI、ISO。

产品说明

Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

执行标准

设计规范：GB/T 12237
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

产品特征。

公称压力 1.6-6.4MPa
适用稳定范围 -20～232℃～350℃
适用介质 水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW) GB12224.ANSIB16.25

主要零件材料

零件名称 材质
不锈钢 碳钢
螺栓 不锈钢SS304 碳钢
弹簧垫圈 不锈钢SS304 不锈钢SS304
螺母 不锈钢SS304 碳钢
阀盖 不锈钢CF8/CF8M 碳钢WCB
阀体 不锈钢CF8/CF8M 碳钢WCB
球体 不锈钢CF8 不锈钢CF8
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀杆 不锈钢SS316 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
压紧螺母 不锈钢SS316 不锈钢SS304
弹簧垫圈 不锈钢SS304 不锈钢SS304
螺母 不锈钢SS304 不锈钢SS304
手柄 不锈钢SS304 不锈钢SS304

外形结构图

主要连接尺寸及重量

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
w 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
