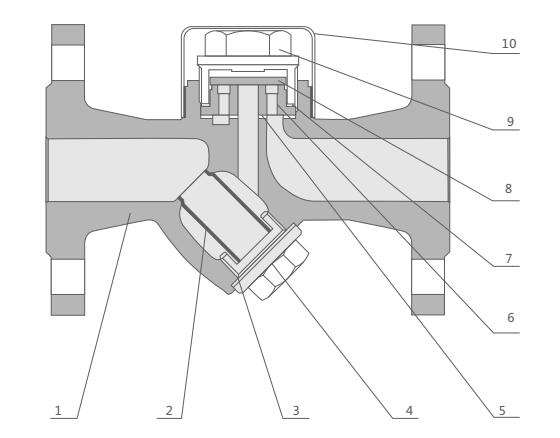

序号 | 名称 | 材料 |
1 | 阀体 | WCB、SS304 |
2 | 过滤网 | SS304 |
3 | 密封垫片 | PPL |
4 | 底盖 | Q235、WCB、SS304 |
5 | 密封垫片 | PPL |
6 | 阀座 | SS304 |
7 | 密封垫片 | PPL |
8 | 阀片 | SS304 |
9 | 阀盖 | Q235、WCB、SS304 |
10 | 防护盖 | Q235、WCB、SS304 |

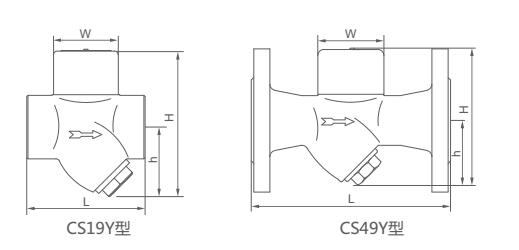

型号 | 口径DN | L | H | h | W |
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型 |
15 | 150 | 110 | 50 | 53 |
20 | 150 | 110 | 50 | 53 | |
25 | 160 | 110 | 50 | 53 | |
32 | 230 | 148 | 70 | 68 | |
40 | 230 | 148 | 70 | 68 | |
50 | 230 | 158 | 77 | 77 |
型号 | 口径DN | L | H | h | W |
CS69H、CS19H-16C Y型 CS69H、CS19H-25C Y型 CS69H、CS19H-40C Y型 CS69H、CS19H-64C Y型 |
15 | 90 | 110 | 50 | 53 |
20 | 90 | 112 | 52 | 53 | |
25 | 90 | 118 | 56 | 53 | |
32 | 130 | 160 | 81 | 77 | |
40 | 130 | 160 | 81 | 77 | |
50 | 150 | 195 | 95 | 80 |
