CS49H热动力式蒸汽疏水阀

更新时间：2024-04-13 10:04:33

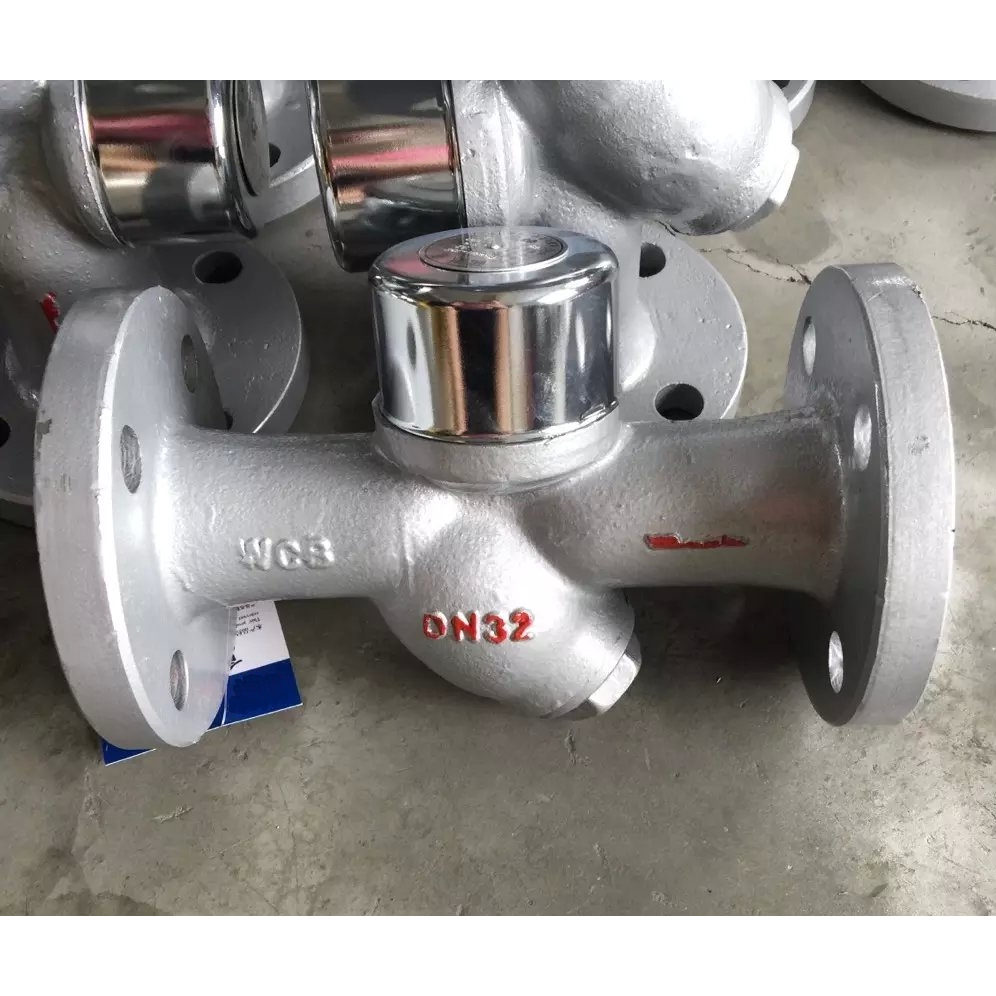

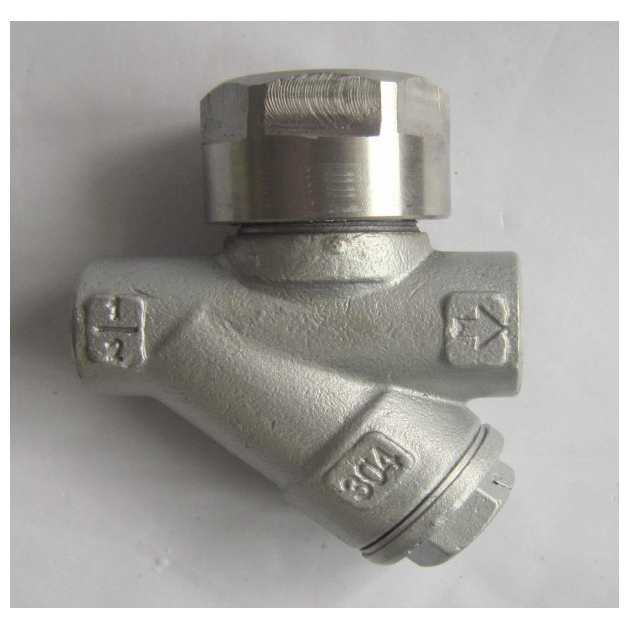

CS49H热动力式蒸汽疏水阀

  • 1、产品型号：CS49H。
  • 2、公称通径：DN15～DN50。
  • 3、公称压力：1.6MPa～2.5MPa～4.0MPa～6.4MPa。
  • 4、适用温度：-29ºC～+425ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、蒸汽。
  • 7、结构形式：热动力式。
  • 8、连接方式：法兰、内螺纹、承插焊。
  • 9、驱动方式：自动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

CS49H热动力式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

结构特点

CS49H热动力式蒸汽疏水阀结构合理、体积小、重量轻、安装方便。不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好，使用寿命长。

工作原理

CS49H热动力式蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

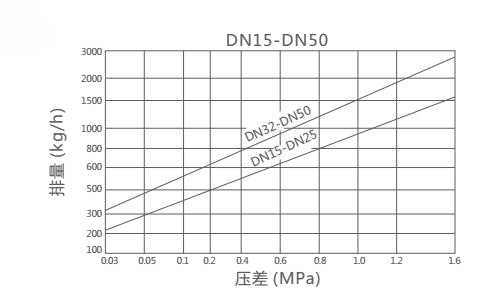

排量图


 注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
         2、压差是指疏水阀的入口端与出口端的压力差

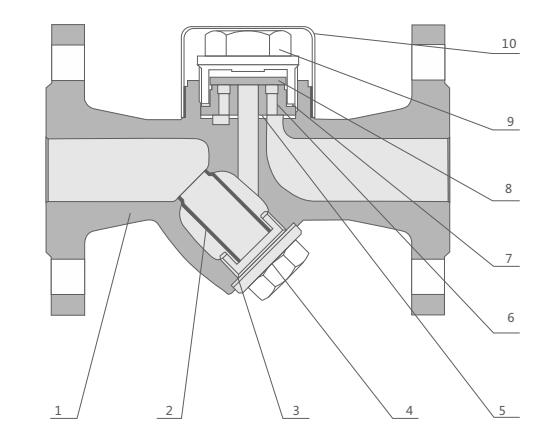

结构分析图



主要零部件

序号 名称 材料
1 阀体 WCB、SS304
2 过滤网 SS304
3 密封垫片 PPL
4 底盖 Q235、WCB、SS304
5 密封垫片 PPL
6 阀座 SS304
7 密封垫片 PPL
8 阀片 SS304
9 阀盖 Q235、WCB、SS304
10 防护盖 Q235、WCB、SS304

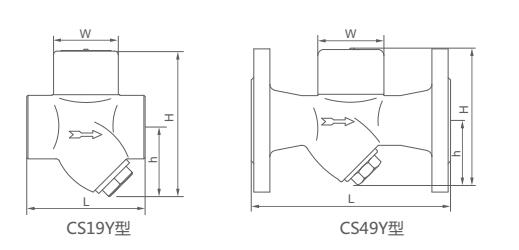

外形结构图



主要外形尺寸

型号 口径DN L H h W
CS49H-16C Y型
CS49H-25C Y型
CS49H-40C Y型
CS49H-64C Y型		 15 150 110 50 53
20 150 110 50 53
25 160 110 50 53
32 230 148 70 68
40 230 148 70 68
50 230 158 77 77

主要外形尺寸

型号 口径DN L H h W
CS69H、CS19H-16C Y型
CS69H、CS19H-25C Y型
CS69H、CS19H-40C Y型
CS69H、CS19H-64C Y型		 15 90 110 50 53
20 90 112 52 53
25 90 118 56 53
32 130 160 81 77
40 130 160 81 77
50 150 195 95 80
