HRW3，FRK3高温高压蒸汽疏水阀

更新时间：2024-04-13 10:04:33

HRW3，FRK3高温高压蒸汽疏水阀

  • 1、产品型号：HRW3、FRK3。
  • 2、公称通径：DN15～DN50。
  • 3、公称压力：10.0MPa～16.0MPa。
  • 4、适用温度：-29ºC～+425ºC。
  • 5、阀体材质：铬钼钢、不锈钢。
  • 6、适用介质：水、蒸汽。
  • 7、结构形式：圆盘式。
  • 8、连接方式：法兰、内螺纹、承插焊。
  • 9、驱动方式：自动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

HRW3、FRK3高温高压蒸汽疏水阀采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压，持久耐用。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。

工作原理

HRW3、FRK3高温高压蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

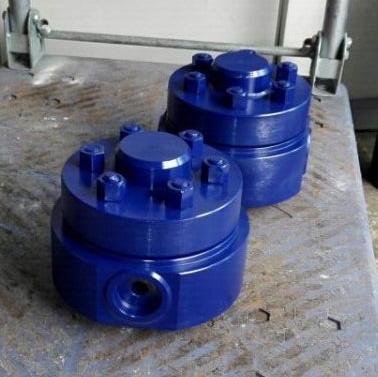

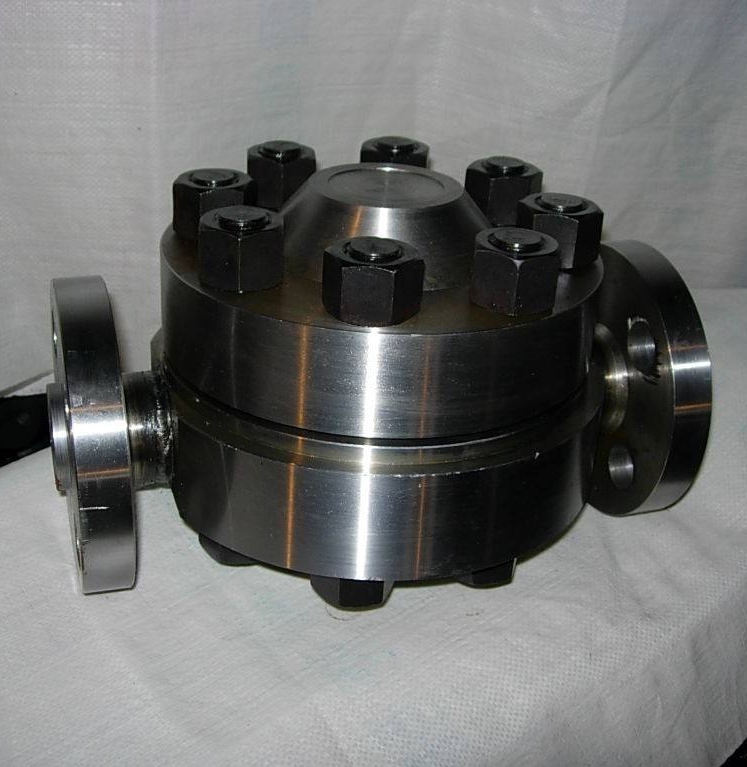

产品图

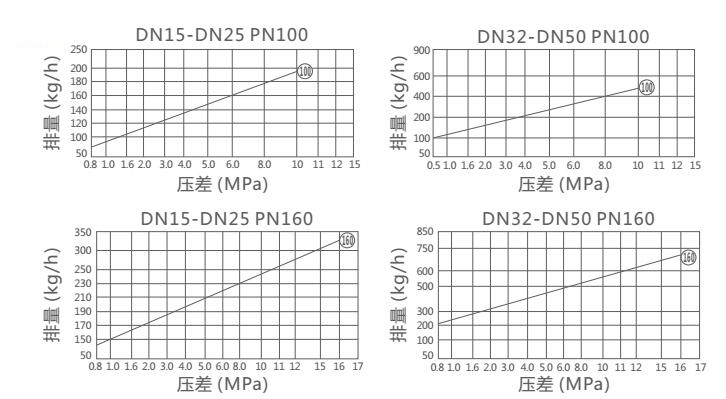

排量图


注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
       2、压差是指疏水阀的入口端与出口端的压力差

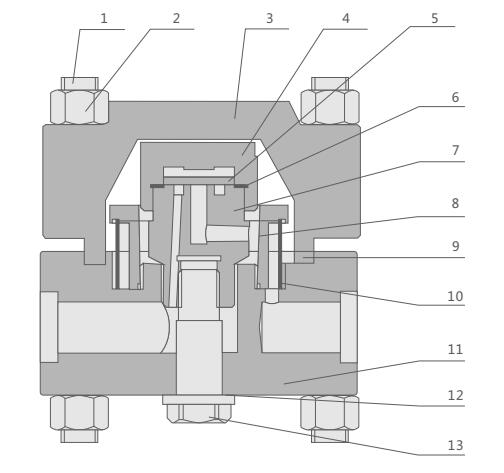

结构分析图



主要零部件

序号 名称 材料
1 螺柱 B16
2 螺母 20CrMo
3 阀盖 F22
4 阀座盖 F22
5 阀片 F22
6 垫圈 石墨
7 阀座 F22
8 阀套 F22
9 石墨垫圈 304+石墨
10 滤网 304
11 阀体 F22
12 垫圈 石墨
13 阀座顶杆 F22

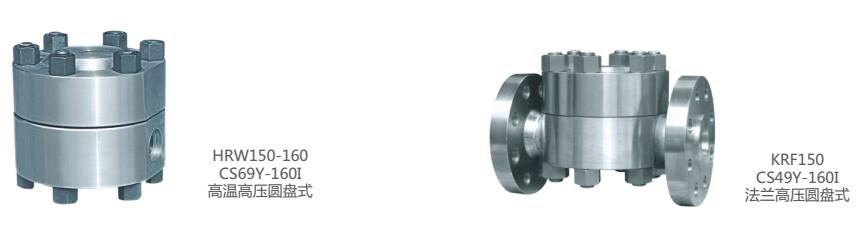

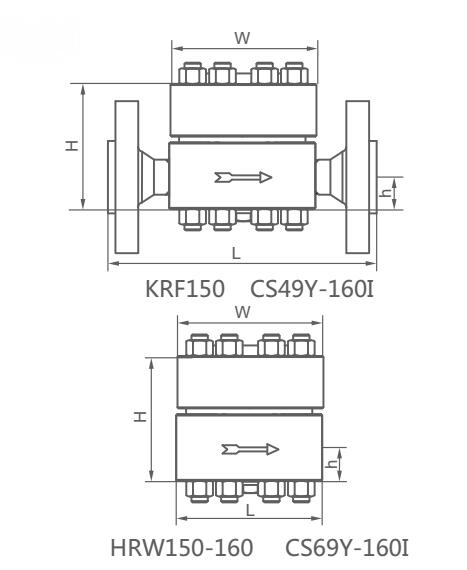

外形结构图



主要外形尺寸

型号 口径DN L H h W
CS49H-100I
KRF-600LB
KRF3-600LB		 15 230 112 23 135
20 230 112 23 135
25 230 116 27 140
32 320 153 33 180
40 320 153 33 180
50 320 157 37 195

主要外形尺寸

型号 口径DN L H h W
CS49H-160I
KRF-900LB
KRF3-900LB		 15 230 112 23 135
20 230 112 23 135
25 230 116 27 140
32 320 153 33 180
40 320 153 33 180
50 350 160 40 220

主要外形尺寸

型号 口径DN L H h W
CS69H-100I
CS19H-100I
HRW-600LB
HRW3-600LB		 15 125 112 23 135
20 125 112 23 135
25 130 116 27 140
32 168 153 33 180
40 168 153 33 180
50 185 160 40 200

主要外形尺寸

型号 口径DN L H h W
CS69H-160I
CS19H-160I
HRW-900LB
HRW3-900LB		 15 125 112 23 135
20 125 112 23 135
25 145 119 30 155
32 185 157 37 195
40 185 157 37 195
50 205 163 43 220
