HRW3、FRK3高温高压圆盘式疏水阀
更新时间：2024-04-13 10:04:33
HRW3、FRK3高温高压圆盘式疏水阀
- 1、产品型号：HRW3、FRK3。
- 2、公称通径：DN15～DN50。
- 3、公称压力：10.0MPa～16.0MPa。
- 4、适用温度：-29ºC～+425ºC。
- 5、阀体材质：铬钼钢、不锈钢。
- 6、适用介质：蒸汽。
- 7、结构形式：圆盘式。
- 8、连接方式：法兰、内螺纹、承插焊。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
HRW3、FRK3高温高压圆盘式疏水阀采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压，持久耐用。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。工作原理

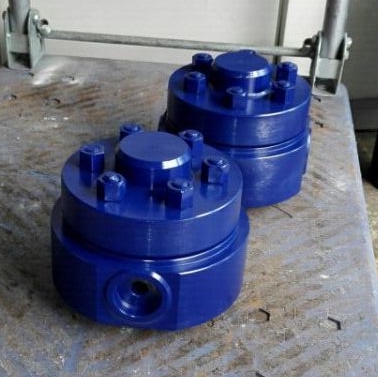

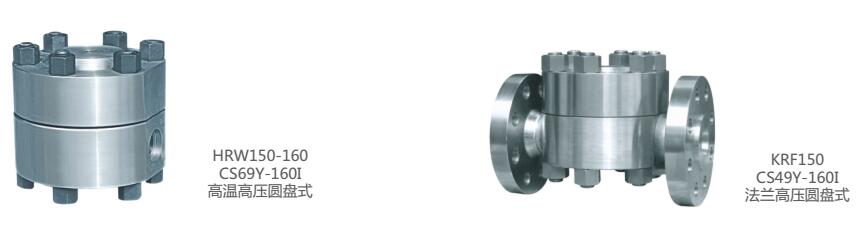

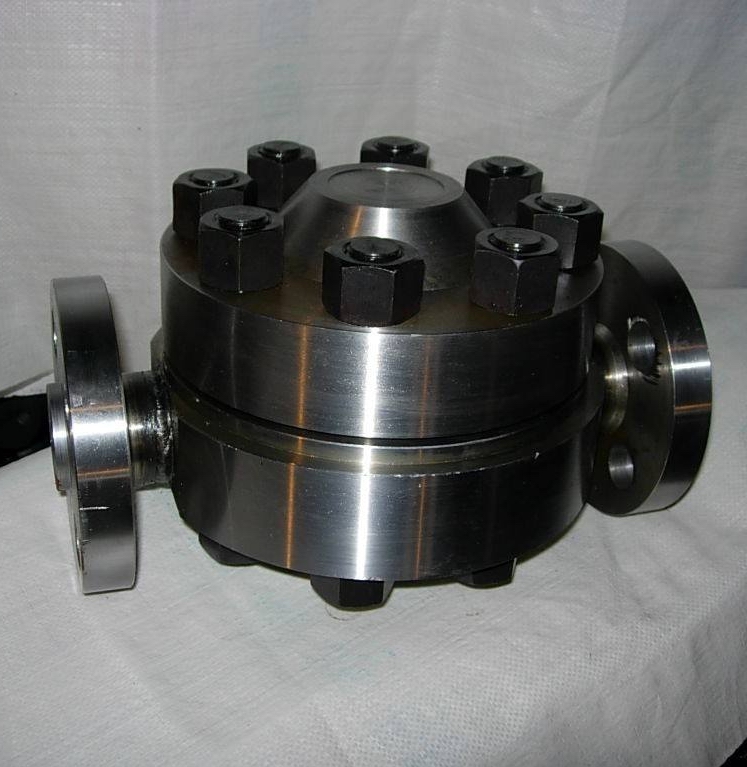

HRW3、FRK3高温高压圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。产品图

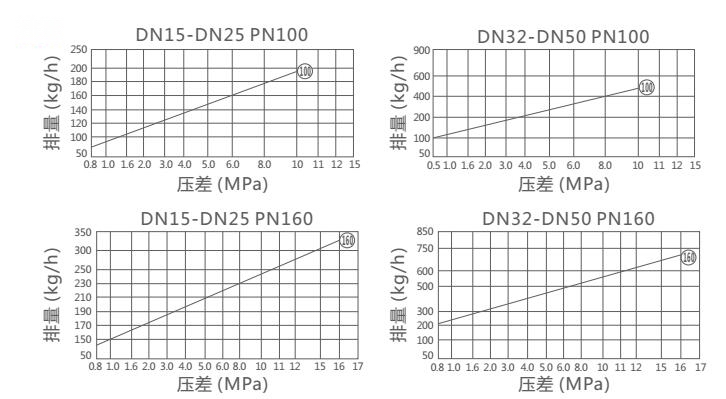

排量图
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

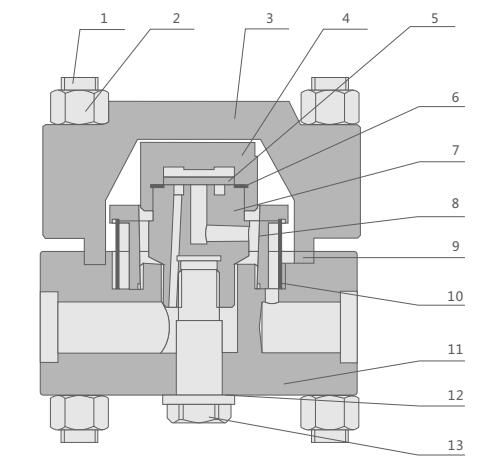

结构分析图
主要零部件
| 序号 | 名称 | 材料 |
| 1 | 螺柱 | B16 |
| 2 | 螺母 | 20CrMo |
| 3 | 阀盖 | F22 |
| 4 | 阀座盖 | F22 |
| 5 | 阀片 | F22 |
| 6 | 垫圈 | 石墨 |
| 7 | 阀座 | F22 |
| 8 | 阀套 | F22 |
| 9 | 石墨垫圈 | 304+石墨 |
| 10 | 滤网 | 304 |
| 11 | 阀体 | F22 |
| 12 | 垫圈 | 石墨 |
| 13 | 阀座顶杆 | F22 |

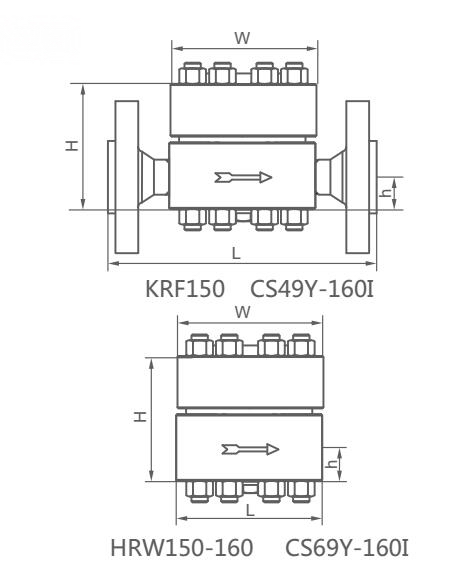

外形结构图
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
|
CS49H-100I KRF-600LB KRF3-600LB |
15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 | |
| 25 | 230 | 116 | 27 | 140 | |
| 32 | 320 | 153 | 33 | 180 | |
| 40 | 320 | 153 | 33 | 180 | |
| 50 | 320 | 157 | 37 | 195 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
|
CS49H-160I KRF-900LB KRF3-900LB |
15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 | |
| 25 | 230 | 116 | 27 | 140 | |
| 32 | 320 | 153 | 33 | 180 | |
| 40 | 320 | 153 | 33 | 180 | |
| 50 | 350 | 160 | 40 | 220 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
|
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB |
15 | 125 | 112 | 23 | 135 |
| 20 | 125 | 112 | 23 | 135 | |
| 25 | 130 | 116 | 27 | 140 | |
| 32 | 168 | 153 | 33 | 180 | |
| 40 | 168 | 153 | 33 | 180 | |
| 50 | 185 | 160 | 40 | 200 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
|
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB |
15 | 125 | 112 | 23 | 135 |
| 20 | 125 | 112 | 23 | 135 | |
| 25 | 145 | 119 | 30 | 155 | |
| 32 | 185 | 157 | 37 | 195 | |
| 40 | 185 | 157 | 37 | 195 | |
| 50 | 205 | 163 | 43 | 220 |
