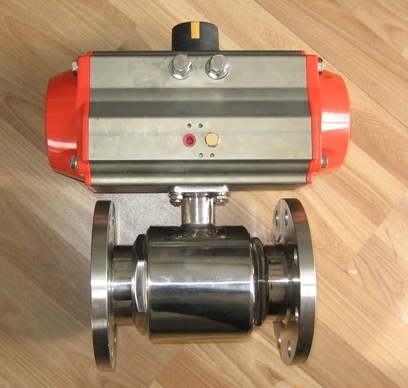

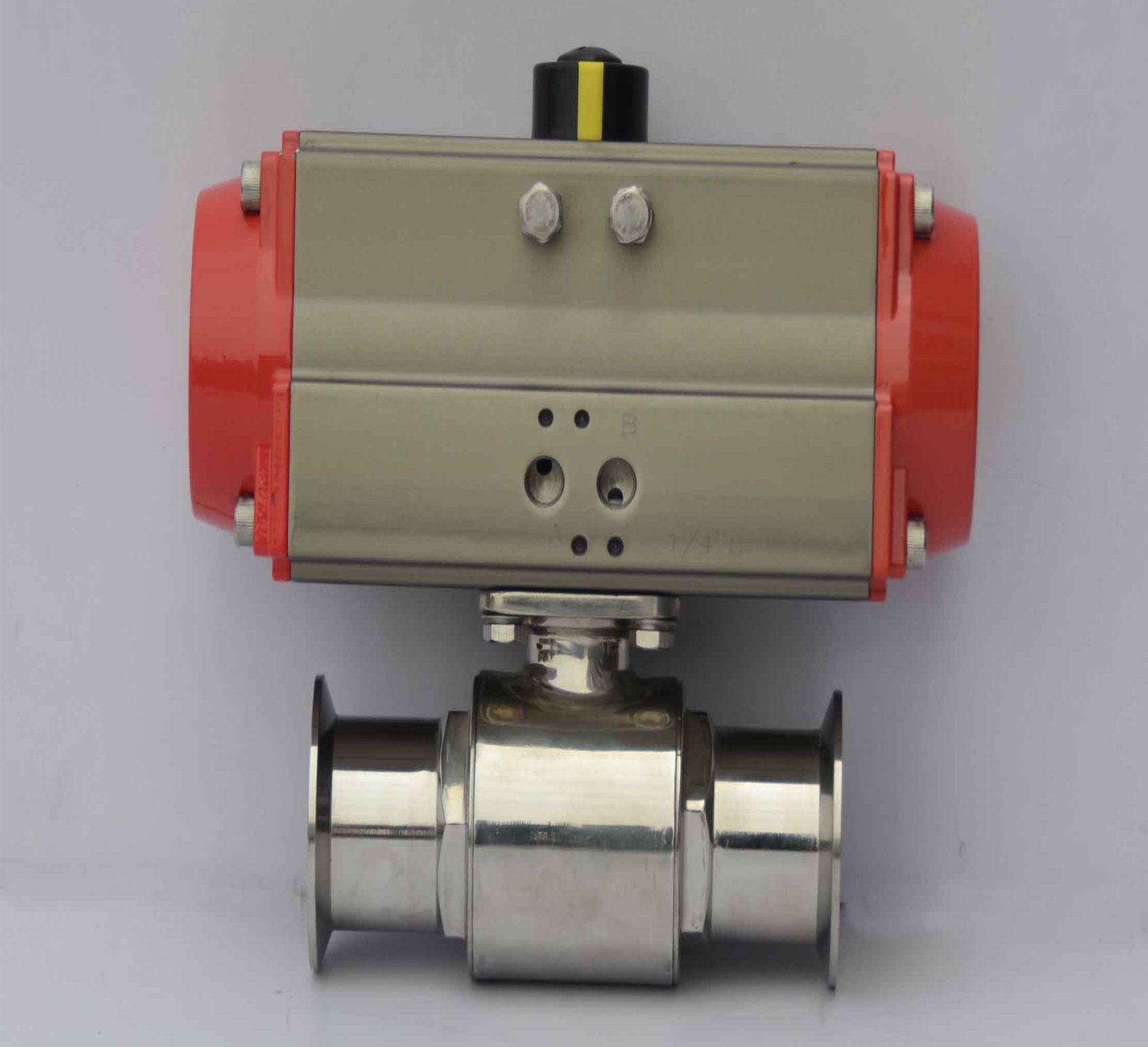

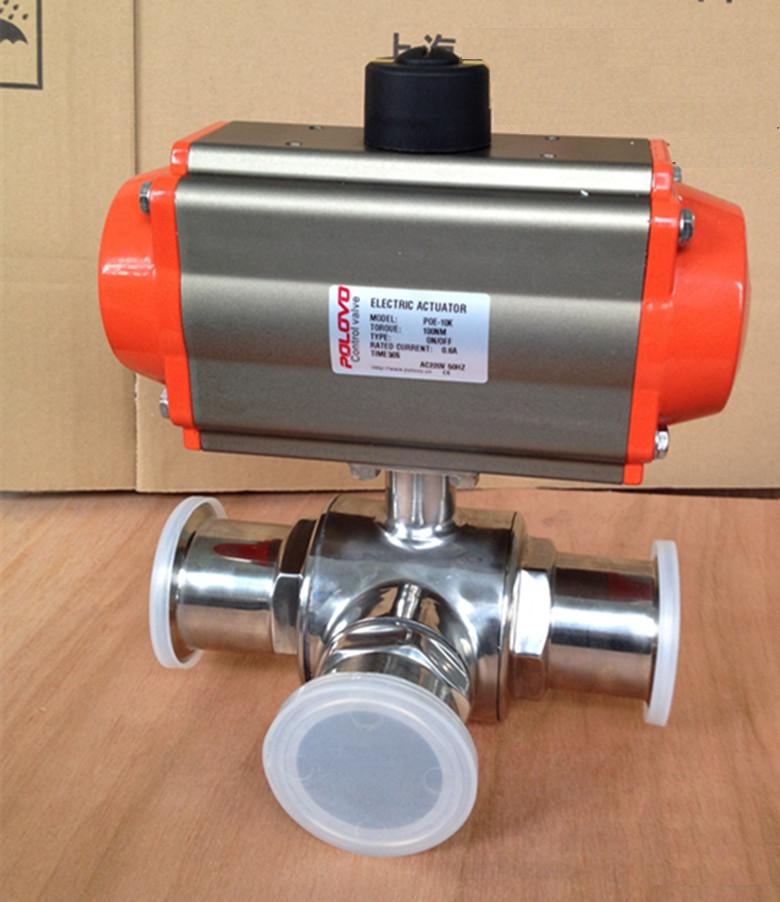

Q681F卫生级气动球阀

更新时间:2024-04-13 10:04:45

Q681F卫生级气动球阀

  • 1、产品型号:Q681F。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6Mpa~4.0Mpa。
  • 4、适用温度:≤150ºC。
  • 5、阀体材质:不锈钢304、316、316L。
  • 6、适用介质:食品、水、油、气体、液体。
  • 7、结构形式:球形。
  • 8、连接方式:法兰、卡箍(快装)、螺纹、焊接。
  • 9、驱动方式:气动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI、ISO。

产品说明

Q681F卫生级气动球阀采用SUS304、316、316L制作,高档抛光设备处理,达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式,广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要,在制造加工过程中严格按FDA要求进行质量临控,采用电脑三维设计,是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他

技术参数

金属材质 与产品接触的部件 304/304L/316/316L
不与产品接触的部件 304/304L/316/316L
可提供EN 10204 3.1B证书书
密封材质 标配 EPDM/PTFE
选配 FPM/PTFE,HNBR/PTFE,Silicone/PTFE
温度 连续工作温度 -20~+135℃(EPDM)
灭菌温度 150℃(max 20min)
压力 工作压力 0~5bar(standard)
控制气源压力 5~8bar
表面处理 内表面处理 Ra≤0.8μm
外表面处理 亚光
连接 连接标准 焊接端: DIN 11850 系列2
焊接端: Inch管径标准
连接方式:焊接、快装、螺纹\等常用连接方式

气动执行器介绍

         采用新型GT系列或AT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

外形结构图



主要外形尺寸

规格 d D L A H 执行器
Ø20 16 50.5 102 144 144 AT050
Ø25 21 50.5 117 144 149 AT050
Ø32 29 50.5 125 144 156 AT050
Ø40 35 50.5 140 163 180 AT063
Ø50 47 64 180 214 206 AT075
Ø65 59 77.5 200 214 212 AT075
Ø76 72 91 220 252 230 AT088
Ø89 80 106 235 252 235 AT088
Ø102 97 119 275 270 256 AT100

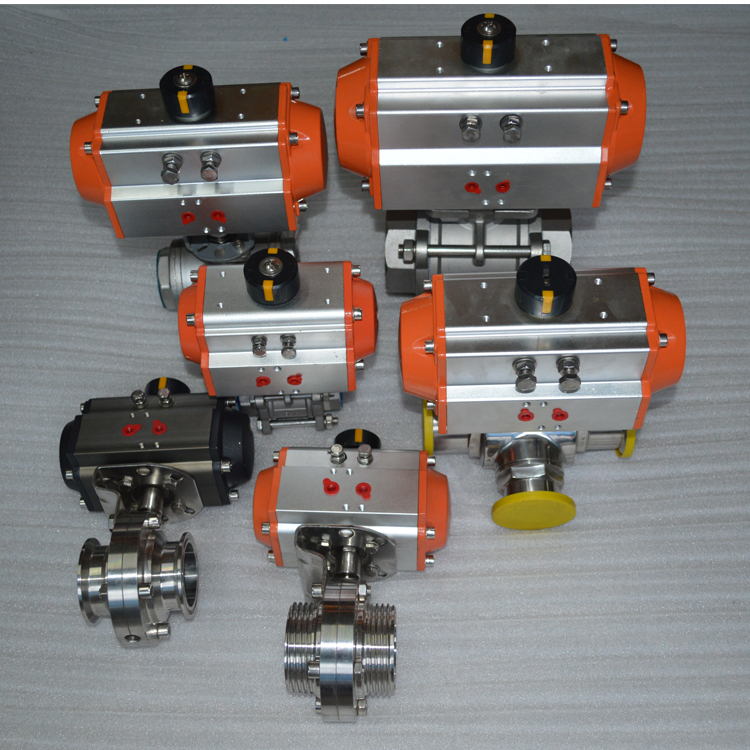

卫生级阀门系列
