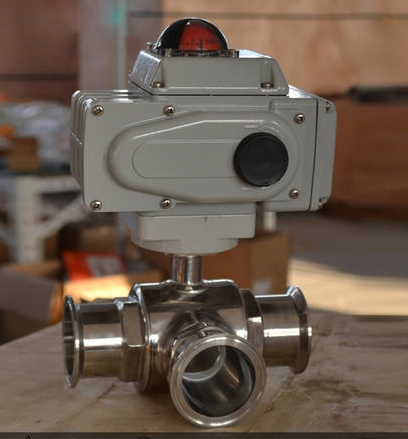

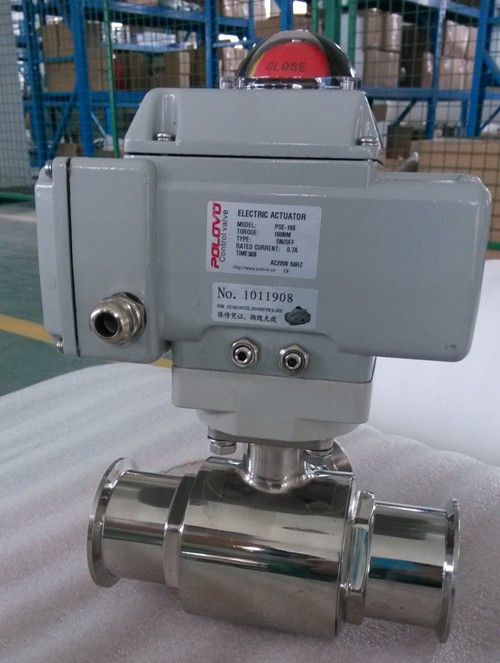

Q981F电动卫生级球阀

更新时间:2024-04-13 10:04:45

Q981F电动卫生级球阀

  • 1、产品型号:Q981F。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6Mpa~4.0Mpa。
  • 4、适用温度:-29~180º。
  • 5、阀体材质:不锈钢、304、316、316L。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:球形。
  • 8、连接方式:法兰、卡箍(快装)、螺纹、焊接。
  • 9、驱动方式:电动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI、ISO。

Q981F电动卫生级球阀经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、孔径大小与管道*,不产生沉淀物。
2、流道内壁240Grit抛光,保证流道畅通无阻。
3、采用全包的PTFE密封没有死角,易清洗。

阀体参数

公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤180℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

电动执行器技术参数

电源 AC110、220、380V/DC24、220V
输出力矩 50N·M~2000N·M
任选功能 开关型、触点型、开度信号、智能型
动作范围 0~90°±5
动作时间 15秒/30秒/60秒
环境温度 -30°~60°
手动操作 附带手柄操作
限   位 电气、机械二重限位
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号 0-10,1-5VDC/4-20mA(智能型)

外形结构图



主要外形尺寸

通径Ø G L1 L W H D 额定功率 额定电流
15 34 119 100 110 115 12.7 15W 0.12A
20 50.5 119 100 110 115 17.2 15W 0.12A
25 50.5 119 120 119 147 25 15W 0.2A
32 50.5 155 130 132 150 31.8 15W 0.2A
38 50.5 155 150 132 152 35.6 15W 0.2A
51 64 155 200 132 172 48.6 15W 0.2A
63 77.5 208 210 165 192 60.3 25W 0.5A
76 91 208 220 165 197 72.9 25W 0.5A
89 106 256 260 211 224 88.9 50W 0.8A
102 119 256 320 211 232 101.6 50W 0.8A
