Q11F内螺纹铜球阀
更新时间：2024-04-13 10:04:23

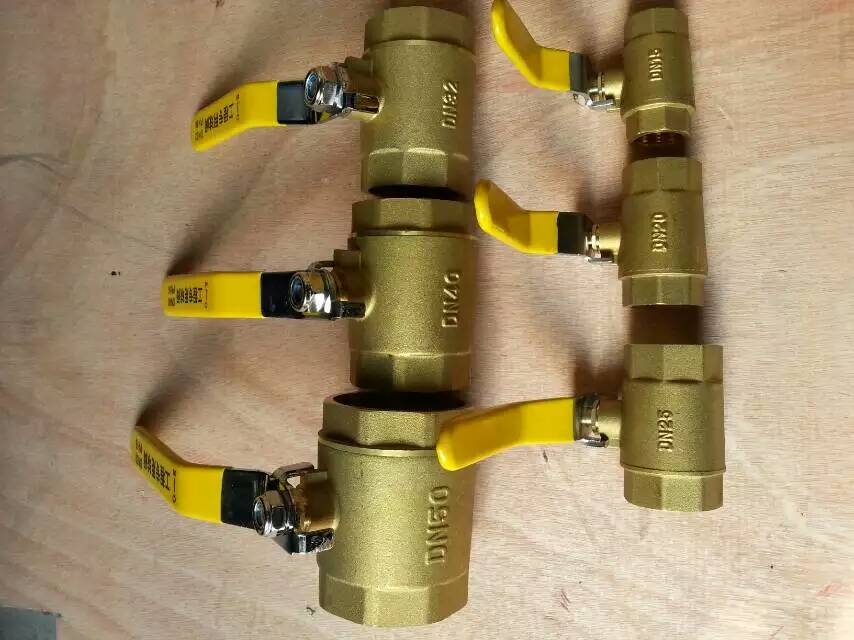

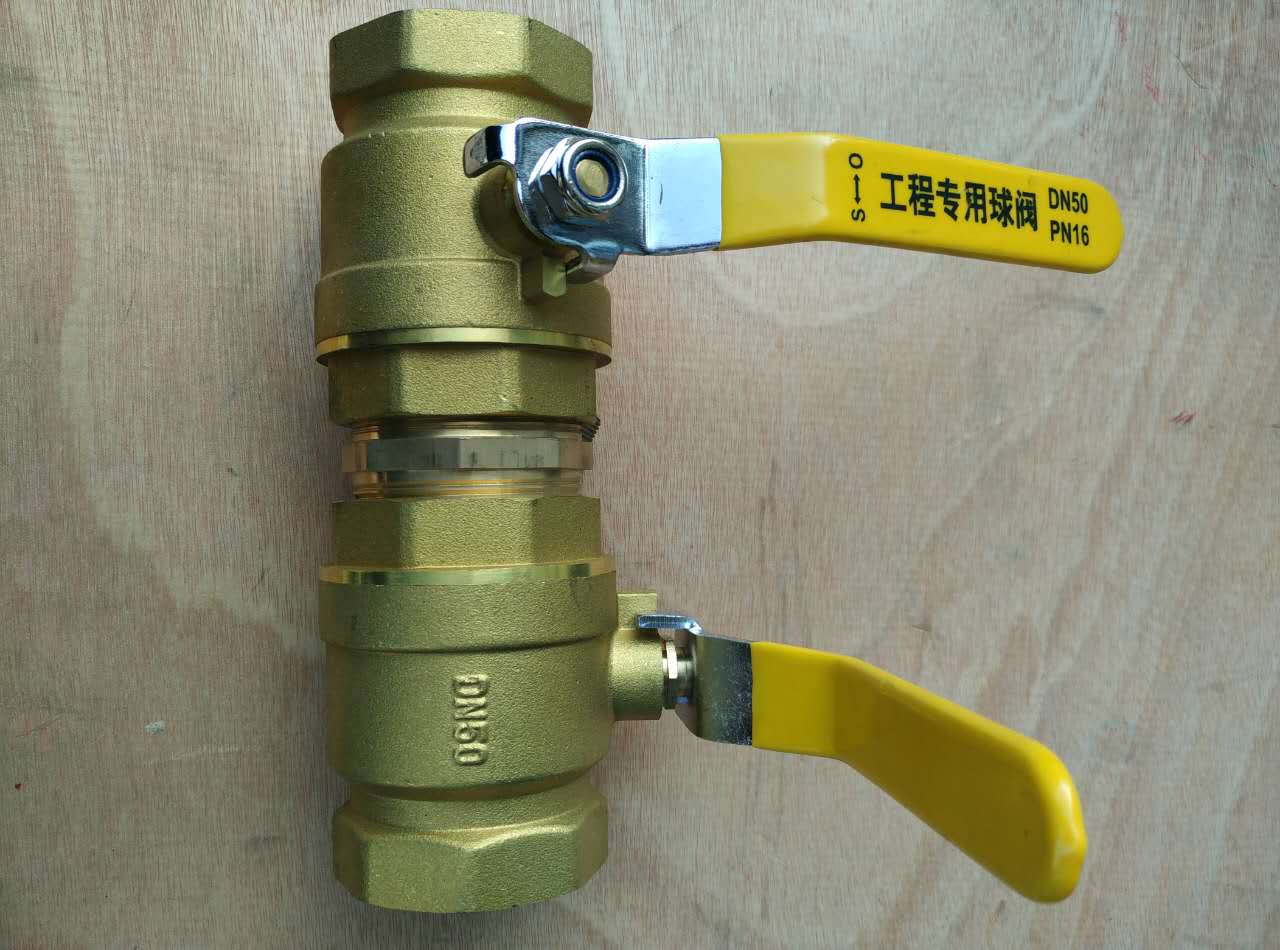

Q11F内螺纹铜球阀
- 1、产品型号：Q11F-10T/16T/25T/40T。
- 2、公称通径：DN15～DN100。
- 3、公称压力：1.6Mpa～4.0Mpa。
- 4、适用温度：≤100ºC。
- 5、阀体材质：黄铜。
- 6、适用介质：水、油、液体。
- 7、结构形式：球形。
- 8、连接方式：法兰、内螺纹、外螺纹。
- 9、驱动方式：手动。
- 10、制造标准：国标GB、德国DIN、美国API。
Q11F内螺纹铜球阀应用特点
Q11F内螺纹铜球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、煤气、燃气等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。Q11F内螺纹铜球阀工作原理
铜球阀启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中可水平或垂直安装。Q11F内螺纹铜球阀性能特点
使用介质：水、油、液体、气体介质温度：≤100ºC
定制压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa
制造材料：铜
密封材料：四氟、PTFE
（根据用户需要可提供使用介质温度≤180ºC,DN15~DN300各种规格的耐高铜球阀）

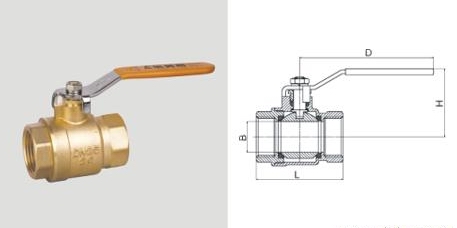

Q11F内螺纹铜球阀外形结构图
Q11F内螺纹铜球阀主要外形尺寸（mm）
| DN | SIZE | L（长度） | B | H（高度） | D |
| 8 | 1/4 | 46 | 8 | 39 | 80 |
| 10 | 3/8 | 47.5 | 8 | 39 | 80 |
| 15 | 1/2 | 62 | 12.7 | 44.5 | 90 |
| 20 | 3/4 | 67 | 15 | 48 | 100 |
| 25 | 1 | 80 | 20 | 54 | 110 |
| 32 | 11/4 | 85.5 | 25 | 58 | 120 |
| 40 | 11/2 | 94.5 | 32 | 75 | 130 |
| 50 | 2 | 106 | 40 | 82 | 150 |
| 65 | 21/2 | 141.5 | 50 | 95 | 173 |
| 80 | 3 | 165 | 65 | 108.5 | 193 |
| 100 | 4 | 190 | 80 | 128.5 | 233 |
