Q41F法兰铜球阀

更新时间:2024-04-13 10:04:23

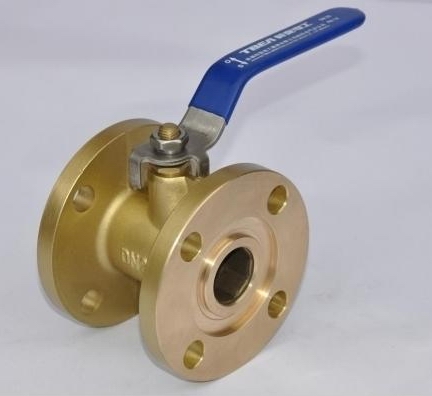

Q41F法兰铜球阀

  • 1、Q11F-16T。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6Mpa。
  • 4、适用温度:≤100ºC。
  • 5、阀体材质:黄铜。
  • 6、适用介质:水、油、气。
  • 7、结构形式:球形。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

Q41F法兰铜球阀是管路系统中能快速截断、接通介质流的控制部件。在使用过程中,球阀必须是全开或全关,不能用作调节流量。
应用特点
Q41F法兰铜球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、煤气、燃气等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
工作原理
Q41F法兰铜球阀启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中可水平或垂直安装。
零件材料

零件名称 材质属性
阀体 黄铜
球芯 不锈钢
阀杆 不锈钢
性能特点
 ①流体阻力小;
 ②关闭件能承受关闭时的高压差;
 ③浮动球式使启闭更加灵活,结构紧凑,体积小,节省安装空间。
外形结构图

主要外形尺寸
DN SIZE L H D K D1 n-φd
15 1/2 78 62 95 65 119 4-14
20 3/4 81 67 105 75 136 4-14
25 1 84 73 115 85 134 4-14
32 1 1/4 95.5 96 140 100 153 4-18
40 1 1/2 108 96 150 110 143 4-18
50 2 108 103 165 125 143 4-18
65 2 1/2 112.5 115 186 145 245 8-18
80 3 123.5 120 200 160 232 8-18
100 4 140 154 215 180(190) 239 8-18
