电动塑料球阀（PVC,CPVC,UPVC）

更新时间：2024-04-13 10:04:38

电动塑料球阀（PVC,CPVC,UPVC）

1、产品型号：Q961F。
2、公称通径：DN15～DN300。
3、公称压力：1.6Mpa～1.0Mpa。
4、适用温度：-50℃～150℃。
5、阀体材质：PVC、CPVC、UPVC。
6、适用介质：王水、硫酸、盐酸、氢氟酸、腐蚀性液体。
7、结构形式：球形。
8、连接方式：法兰。
9、驱动方式：电动（可佩带手操）。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

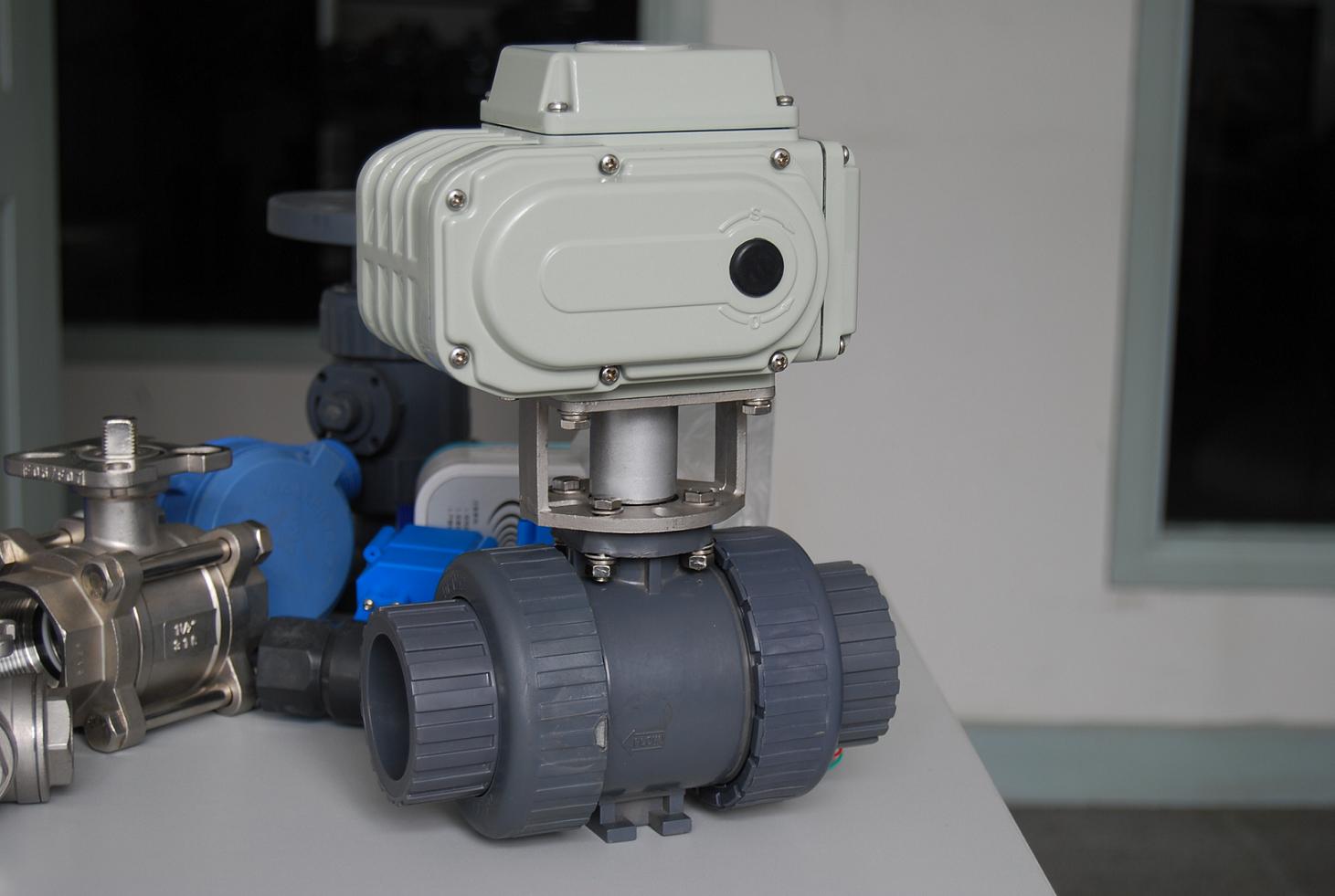

Q961F电动塑料球阀是由电动执行器配以塑料球阀支撑，整体具有重量轻、耐腐蚀性强，被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。并且电动塑料球阀得品质得到广大用户的认可。
特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。

阀体技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.0-1.6MPa
连接方式	法兰、螺纹、由令
阀体结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
配置执行机构	可配HQ、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

外形结构图


电动塑料球阀 (法兰式)	电动塑料球阀 (双由令活节)

主要外形尺寸

公称通径DN(mm)	10	15	20	25	32	40	50	65
内螺纹尺寸G"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
A	207.5	207.5	207.5	207.5	207.5	207.5	207.5	207.5
L	103	112	122	130	152	157	187	236
H	225.5	225.5	230.5	239	246	250	271.5	322.5
重量(Kg)	5.6	5.7	5.8	6	6.3	6.5	7.3	7.8
