Q11N内螺纹高压球阀

更新时间:2024-04-13 10:04:27

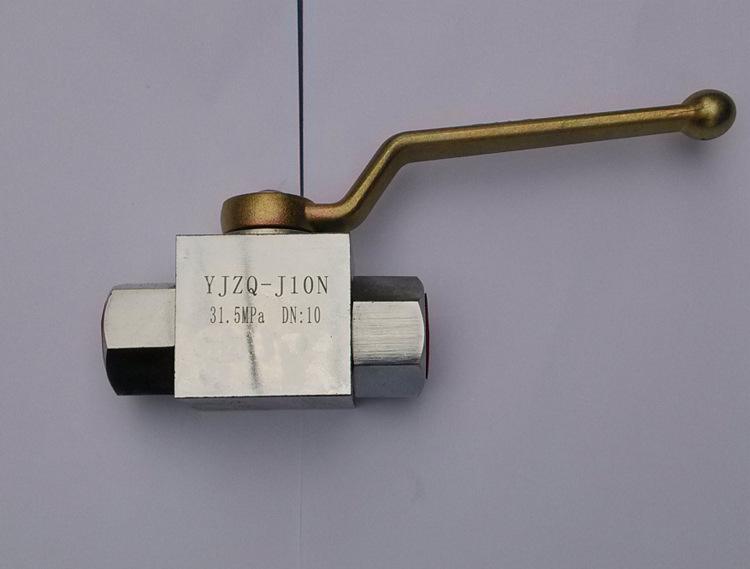

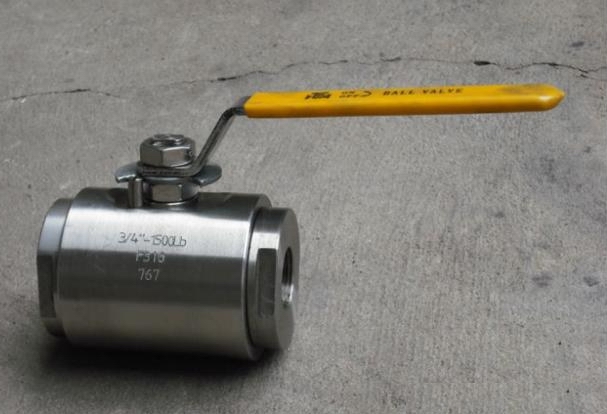

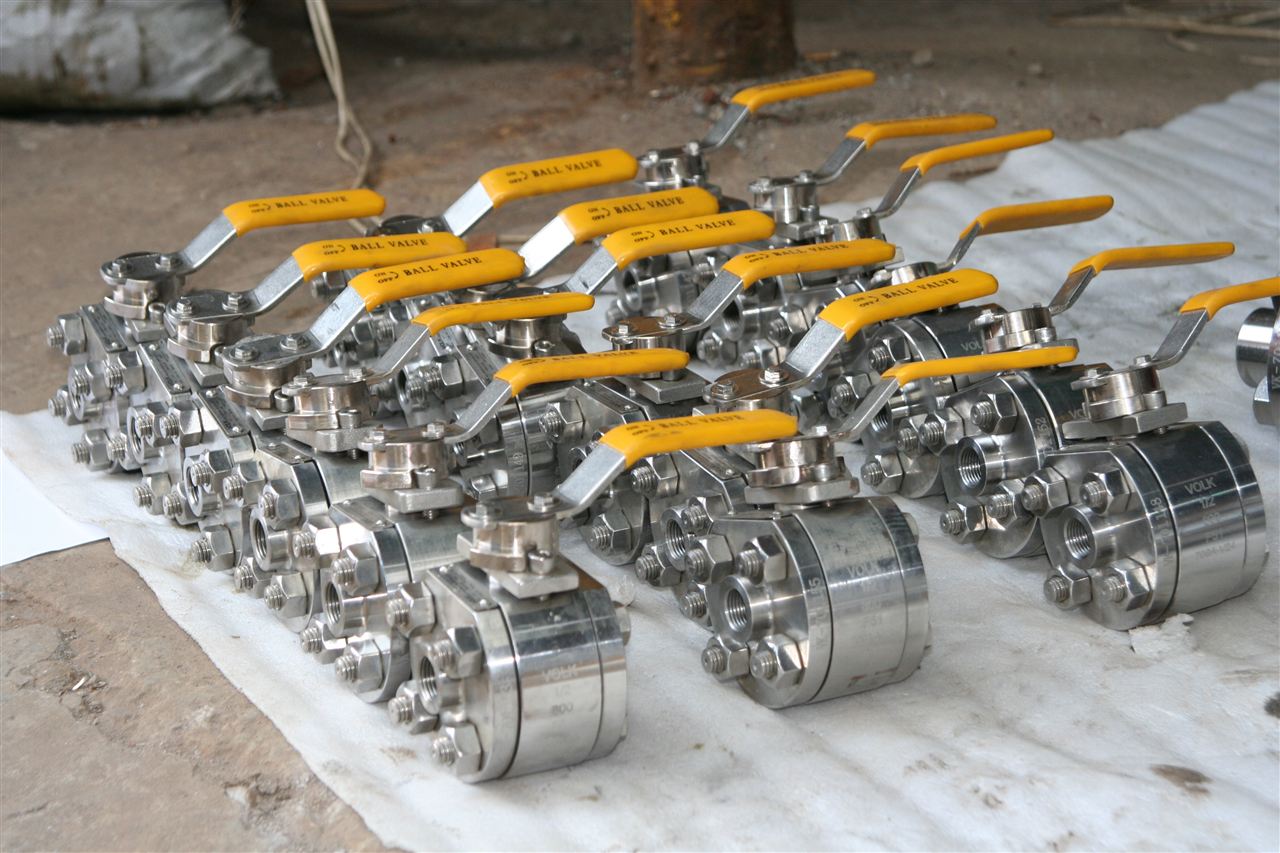

Q11N内螺纹高压球阀

  • 1、产品型号:Q11N。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:16.0~32.0Mpa~42.0Mpa,Class 1500Lb~2500Lb。
  • 4、适用温度:-29~180ºC~550ºC。
  • 5、阀体材质:A105锻钢、不锈钢。
  • 6、适用介质:水、油品、蒸汽、气体。
  • 7、结构形式:球形。
  • 8、连接方式:内螺纹。
  • 9、驱动方式:手动、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Q11N内螺纹高压球阀主要用于石油,天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
5.密封面采用STL合金,可耐磨耐高温。
6防静电、防火设计。

设计标准(美标)

设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5,ASME B16.25;
检验和测试按照: API598;
防火设计按照:API607;

计标标准(国标)

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221;
连接端尺寸按照:JB/T79,GB9113,HG20592;
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验


主要零件材料

零件名称 材料
GB ASTM
弹簧 60SizMnl AISI9260
阀座 25 A105
密封圈 PTFE PTFE
O型圈 NBR NBR
螺钉 35CrMo A193-B7
垫片 PTFE柔性石墨
下阀杆 2Cr13 A276-410
垫片 PTFE柔性石墨
底盖 25 A105
阀体、端 25 A105
垫片 PTFE柔性石墨
O型圈 NBR NBR
球体 A105+HCr
滑动轴承   PTFE
阀杆 2Cr13 A276-410
注脂阀 组件
垫片 PTFE+不锈钢 PTFE+304
填料箱 25 A105
压盖 25 A105
O型圈 NBR NBR
支架 Q235A 碳钢
45 AISI C 1045
连接套 45 AISI C 1045
驱动装置 组件(电动或气动装置)

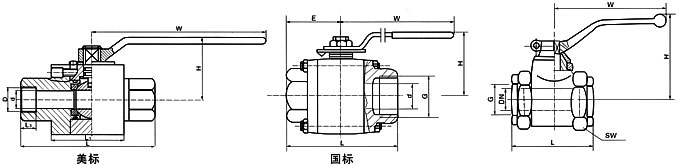

(内螺纹)结构尺寸图



(NPT螺纹)主要外形尺寸

口径 d L L1 H W D L3
流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
NPT3/8″ 10 100 60 62 150 17.80 10
NPT1/2″ 14 100 60 65 150 21.85 10
NPT3/4″ 19 140 80 74 180 27.30 13
NPT1″ 24 140 80 80 180 34.05 13
NPT11/4″ 31 160 9 95 255 42.80 13
NPT11/2″ 39 180 100 98 255 48.80 13
NPT2″ 48 200 110 108 255 61.35 16
NPT21/2″ 63 - - - - 74.20 16
NPT3″ 78 - - - - 90.15 16
NPT4″ 98 - - - - 115.80 19
采用:ASME、B16.11-1991标准。

(G螺纹)主要外形尺寸

公称通径DN(mm) Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹 尺寸(mm) 管螺纹 尺寸(mm)
d L H W E H W SW L
5 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
40 11/2 32 130 76 254 65 11/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 90 130
