Q61N高压焊接球阀

更新时间:2024-04-13 10:04:27

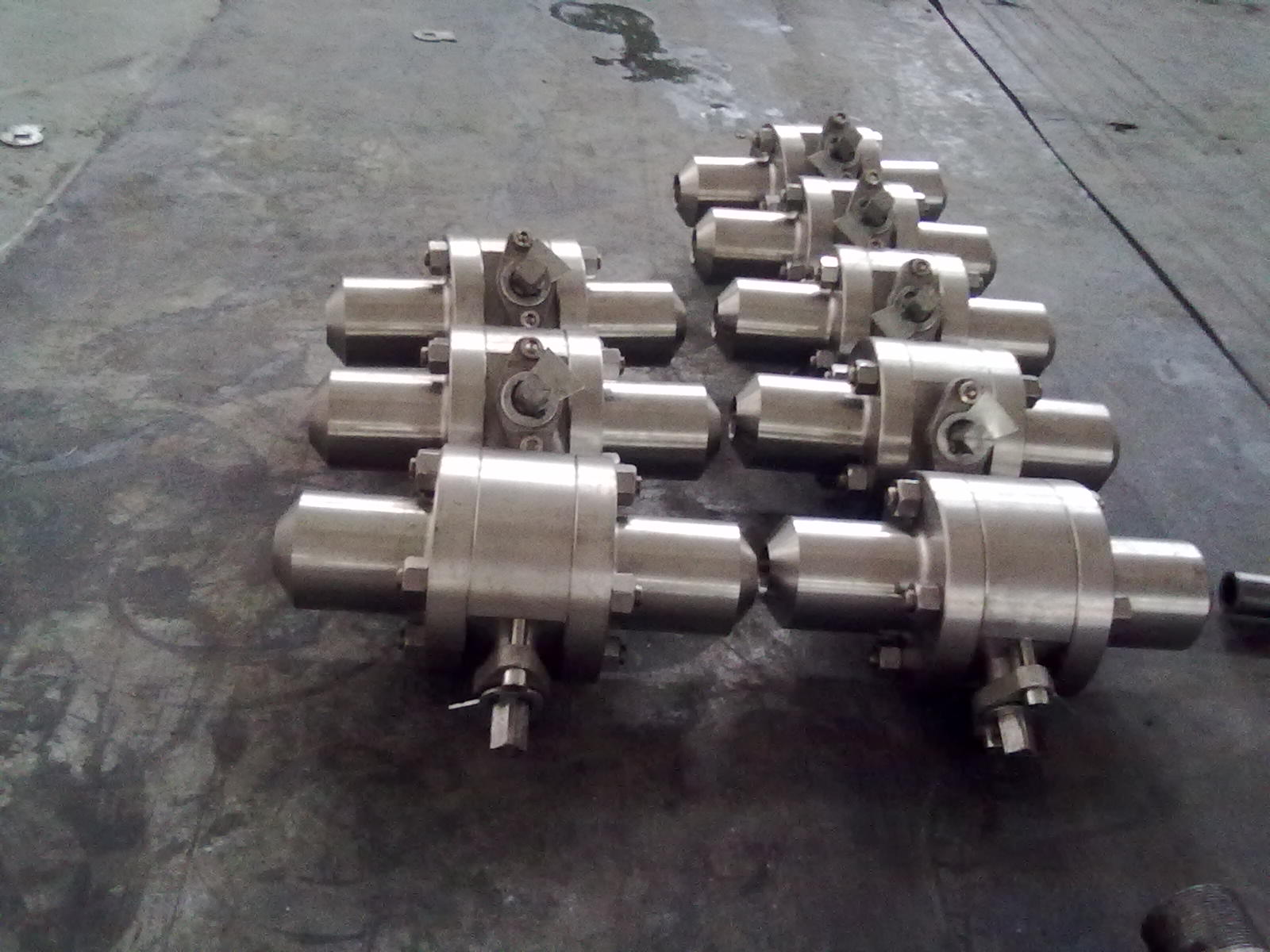

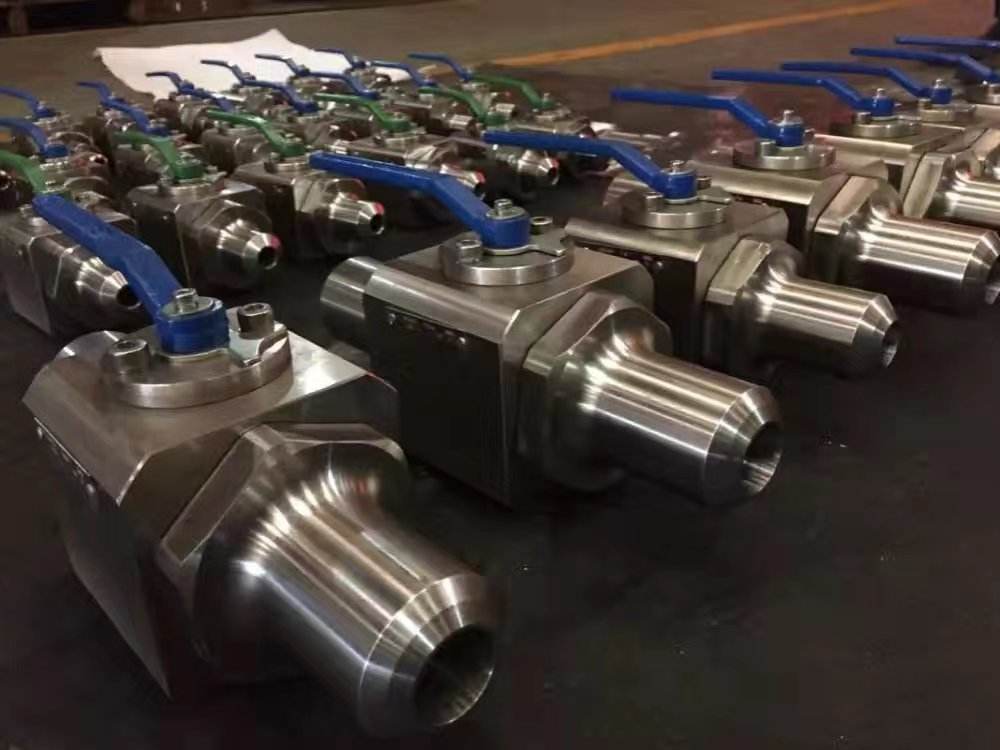

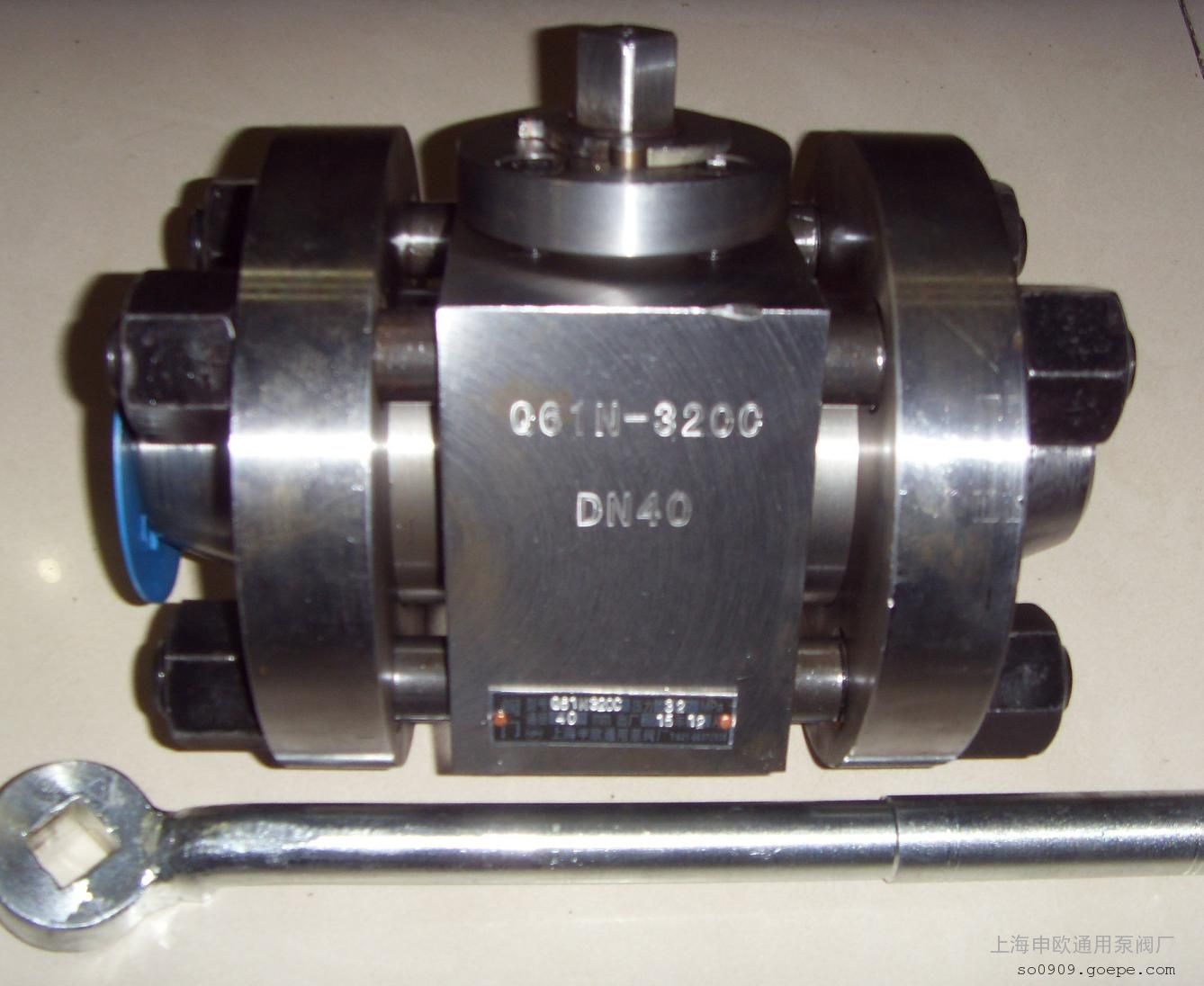

Q61N高压焊接球阀

  • 1、产品型号:Q61N。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:16.0~32.0Mpa~42.0Mpa,Class 1500Lb~2500Lb。
  • 4、适用温度:-29~180ºC~550ºC。
  • 5、阀体材质:A105锻钢、不锈钢。
  • 6、适用介质:水、油品、蒸汽、气体。
  • 7、结构形式:球形。
  • 8、连接方式:焊接式。

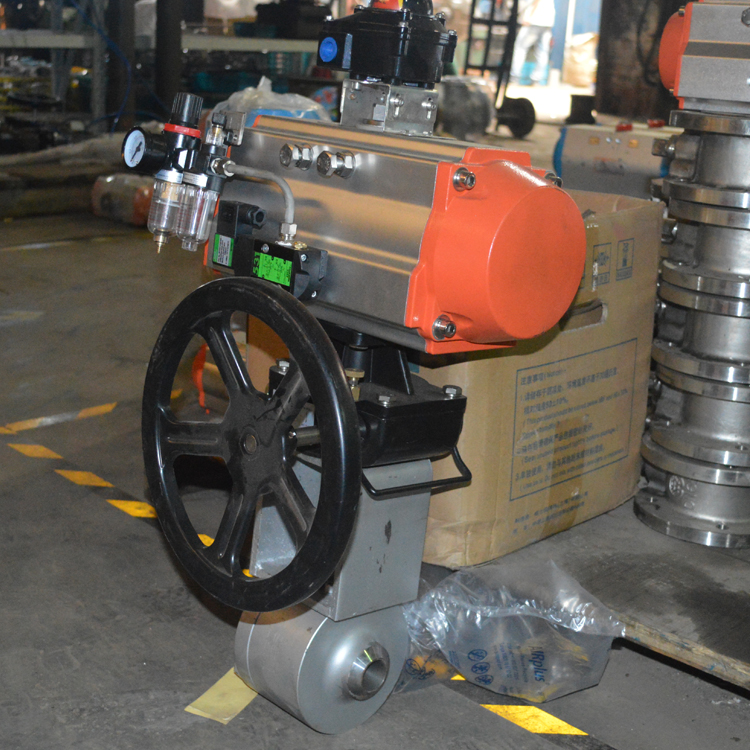

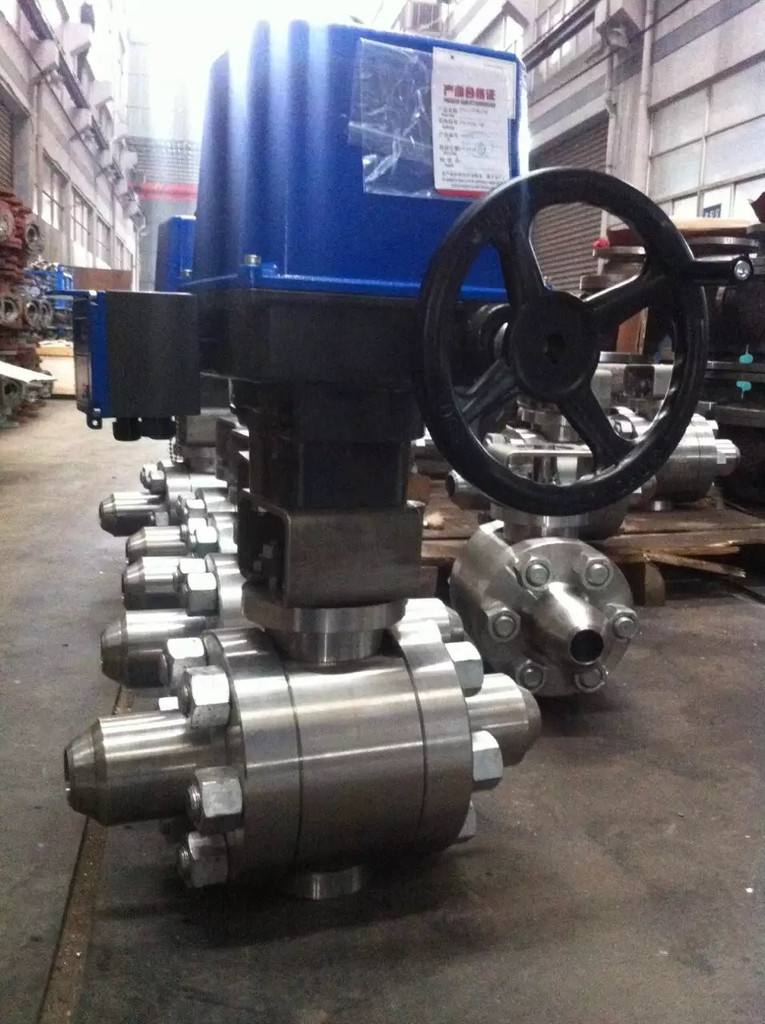

  • 9、驱动方式:手动、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Q61N高压焊接球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
5.密封面采用STL合金,可耐磨耐高温。
6防静电、防火设计。

设计标准(美标)

设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5,ASME B16.25;
检验和测试按照: API598;
防火设计按照:API607;

计标标准(国标)

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221;
连接端尺寸按照:JB/T79,GB9113,HG20592;
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验


主要零件材料

零件名称 材料
GB ASTM
弹簧 60SizMnl AISI9260
阀座 25 A105
密封圈 PTFE PTFE
O型圈 NBR NBR
螺钉 35CrMo A193-B7
垫片 PTFE柔性石墨
下阀杆 2Cr13 A276-410
垫片 PTFE柔性石墨
底盖 25 A105
阀体、端 25 A105
垫片 PTFE柔性石墨
O型圈 NBR NBR
球体 A105+HCr
滑动轴承   PTFE
阀杆 2Cr13 A276-410
注脂阀 组件
垫片 PTFE+不锈钢 PTFE+304
填料箱 25 A105
压盖 25 A105
O型圈 NBR NBR
支架 Q235A 碳钢
45 AISI C 1045
连接套 45 AISI C 1045
驱动装置 组件(电动或气动装置)

主要性能规范

型号 Q41N/Y-160 Q41N/Y-320 Q61N/Y-160 Q61N/Y-320
公称压力 PN(MPa) 16.0 32.0 16.0 32.0
试验压力
(Mpa)
壳体 24.0 48.0 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(气) 0.6
适用温度 -40~80
适用介质 水、油品、氦、氢、氨等

(对焊)结构尺寸图



(对焊)主要外形尺寸和重量

型号 公称通径DN(mm)

尺寸(mm) 重量 (kg)
L L1 D D1 H Lo 16.MPa 32.0MPa
Q61N-160/320
(尼龙)
Q61Y-160/320
(司太立合金)
10 150 60 90 18 58 220 4 4.5
15 170 70 100 23 62 220 4.5 5
20 190 80 110 29 7S 250 6.5 7
25 205 95 115 36 80 250 8 9
32 230 110 150 43 96 300 16 18
40 260 120 170 49 111 400 22.5 24
50 330 140 200 61 128 400 35 38
65 360 150 225 80 180 500 48 52
80 380 160 270 105 200 600 67 72
100 430 188 320 118 245 800 116 124
