JM742X池底排泥阀

更新时间：2024-04-13 10:04:23

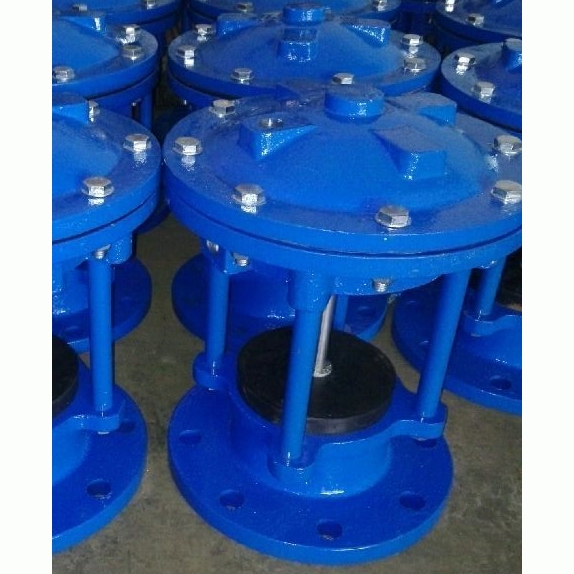

JM742X池底排泥阀

1、产品型号：JM742X。
2、公称通径：DN100～DN400。
3、公称压力：1.0MPa～1.6MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水。
7、功能作用：排泥。
8、连接方式：法兰。
9、驱动方式：气动、液动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

JM742X池底排泥阀用于自来水公司或污水厂的各类水池的底部，通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。

工作原理

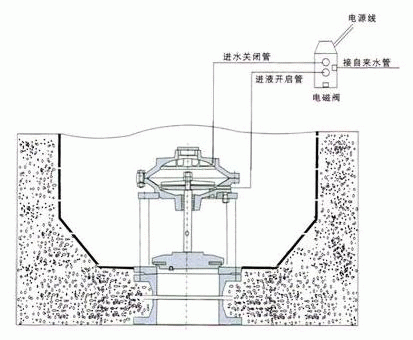

JM742X池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确，密封性强、开关性能好，检修方便，使用寿命可达五年以上。
