H642X气动池底排泥阀
更新时间：2024-04-13 10:04:23

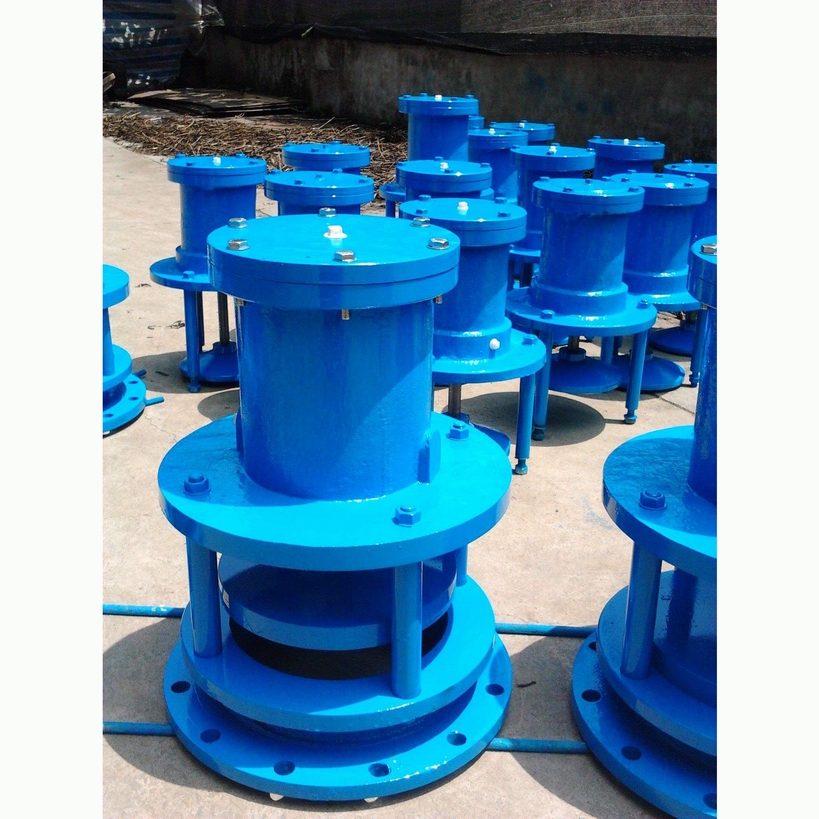

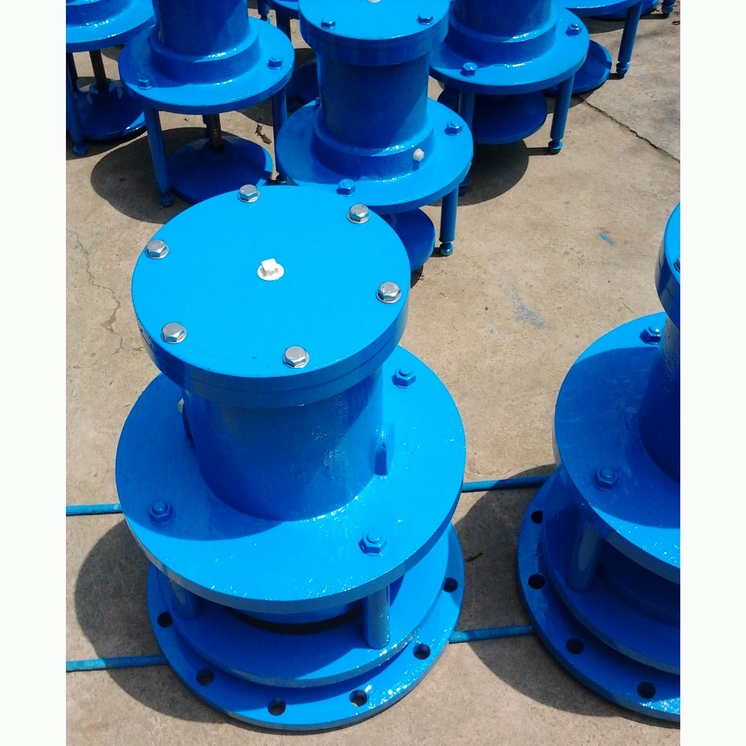

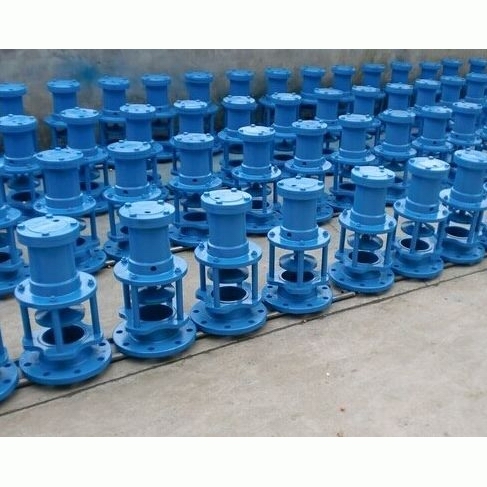

H642X气动池底排泥阀
- 1、产品型号：H642X。
- 2、公称通径：DN100～DN400。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水。
- 7、功能作用：排泥。
- 8、连接方式：法兰。
- 9、驱动方式：气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
H642X气动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工。结构原理
H642X气动池底排泥阀由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。标准规范
设计与制造标准：GB12235-89法兰连接标准：GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准：GB12226-89
技术参数
| 阀体部分 | 型号 | H642X-10 | H642X-16 | |
| 公称压力（MPa） | 1.0 | 1.6 | ||
|
试验 压力 |
密封（MPa） | 1.1 | 1.76 | |
| 强度（MPa） | 1.5 | 2.4 | ||
| 适用介质 | 水 | |||
| 温度（°C） | <80 | |||
|
驱动部分 |
驱动介质 | 水（使用压缩空气，订货注明） | ||
| 驱动压力（MPa） | 0.3—1.0 | |||
| 介质温度（°C） | <50 | |||
|
控制部分 (另配) |
控制器输入电压（V） | AC220 | ||
| 电磁阀线圈电压（V） | AC220 | |||
| 电磁阀线圈功力（W） | 10—15 | |||
零部件材料
| 零件名称 | 阀座 | 阀瓣 | 阀杆 | 缸体 | 活塞板 | 活塞皮碗 |
| 材料牌号 | HT200 | HT200 | 不锈钢 | HT200 | HT200 | 耐磨丁晴橡胶 |

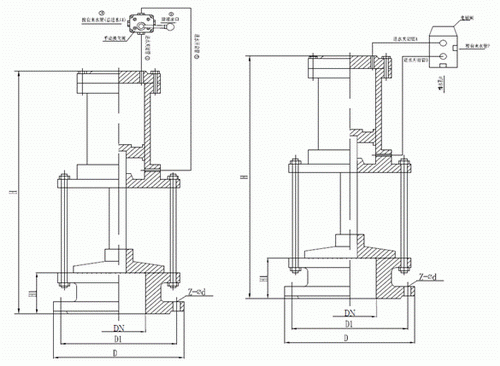

外形结构图
主要外形尺寸
| 公称通径 | D | D1 | H | H1 | Z-φd | 进液管连接 |
| 100 | 215 | 180 | 450 | 110 | 8-18 | 1/2” |
| 150 | 280 | 240 | 490 | 110 | 8-23 | 1/2” |
| 200 | 335 | 295 | 530 | 110 | 8-23 | 1/2” |
| 250 | 390 | 350 | 570 | 110 | 12-23 | 1/2” |
| 300 | 440 | 400 | 610 | 140 | 12-23 | 3/4” |
| 400 | 565 | 515 | 710 | 140 | 16-25 | 1” |
| 500 | 670 | 620 | 810 | 160 | 20-25 | 1” |

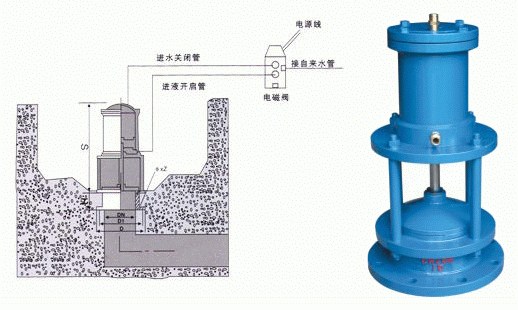

安装示意图
