蓄能器

QXF-5-1充气阀工作原理(图)

Writer: admin Time:2020-09-11 16:35 Browse:

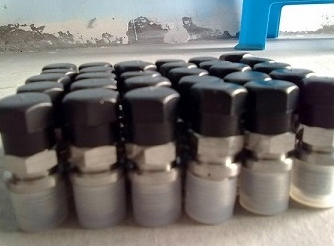

QXF-5-1充气阀工作原理:

QXF型充气阀是为蓄能器充装氮气的专用单向阀,该充气阀借助充气工具向蓄能器充气。充气完毕,取下充气工具后即可自行关闭。

QXF-5-1充气阀 型号说明:

QXF ※ _ ※
①  ②   ③
①名称代号:充气阀
②公称通径:4mm、5mm
③1:国产专用  2:ASME专用

QXF-5-1充气阀 技术参数:

QXF-5-1充气阀尺寸图

型号 充气压
力范围
(MPa)
公称
通径
(mm)
螺纹连接 配用蓄能器型号 重量
(kg)
进口
(接充气工具)
出口
(接蓄能器)
QXF-5-1 0.4~40 5 M14×1.5-6g M16×1.5-6g NXQ-0.4~250/※-L/F-※(国产) 0.07
QXF-4-2 0.4~40 4 5/8〞-32UNF 1/2〞-20UNF BA(TA)-0.15~15/※-※-※(进口) 0.03

QXF-5-1充气阀 订货说明:

1.订货时须写明型号代号全称,如:工作压力为31.5MPa,通径为5mm的充气阀:QXF5-1。
2.若对充气阀有特殊要求时,请同本企业商洽。
3.本企业保留设计更改权,对修改不另行通知。
