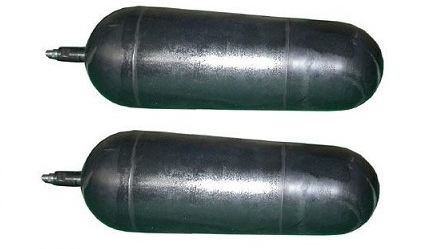

蓄能器皮囊 特点原理：

NXQ系列蓄能器皮囊在NXQ系列畜能器使用中，起着储存能量，稳定压力，补偿容量，吸收脉冲等多种作用。NXQ系列蓄能器皮囊符合HG2331-92标准，具有耐油、耐酸碱、耐屈挠、变形小、强度高等特点。

蓄能器皮囊 型号说明：

①皮囊容量：0.4～100L
②皮囊长度：74～1880mm
③结构长度：A型、AB型

蓄能器皮囊 技术参数：

公称压力：10、20、31.5MPa

蓄能器皮囊 适用介质：

皮囊内：氮气
皮囊外：矿物油，水－乙二醇和乳化液
介质温度：-10℃～+70

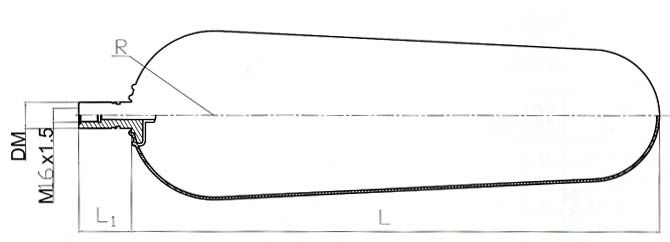

蓄能器皮囊 外形尺寸：

NXQ系列蓄能器胶囊 （Φ89-Φ219）外形尺寸：

蓄能器容量（L）	基本尺寸（mm）				蓄能器容量（L）	基本尺寸（mm）
	L	L1	R	DM		L	L1	R	DM
0.4	74	44	38.5	M24×1.5	63	486	49	66	M30×1.5
0.63	144				10	365	60	95
1	250				16	569
1.6	144	49	66	M30×1.5	25	877
2.5	206				40	1405
4	312

NXQ系列蓄能器胶囊 （Φ299）外形尺寸：

蓄能器容量（L）	基本尺寸（mm）
	L	L1	R	DM
20	380	60	131	M30×1.5
25	470
40	740
63	1180
80	1440
100	1880

蓄能器皮囊 订货说明：

1）订货时须写明型号代号全称。如：工作压力为31.5MPa，容量为40L，长度为1405mm的（NXQ系列）蓄能器胶囊：40L×1405－A
