蓄能器

充气工具,充氮工具工作原理(图)

Writer: admin Time:2020-09-11 16:38 Browse:

充气(氮)工具工作原理:

1.充气(氮)工具用于对蓄能器进行充气、检测充气压力或改变蓄能器里已存在充气压力。
2.如果被充的蓄能器最高氮气压力低于氮气瓶最高压力时,可以通过充气工具向蓄能器进行充气。
3.如果被充的蓄能器最高氮气压力高于氮气瓶最高压力时,可以通过充氮车向蓄能器进行充气。
4.注意:充气完毕后,应关闭氮气瓶和蓄能器的接口,接着打开充气工具中的放气阀,放尽高压胶管中的气体,然后卸下充气工具。

充气(氮)工具 型号说明:

CQJ_※_※
①②③
①名称代号:充气(氮)工具
②压力等级:10、20、31.5、40MPa
③国内标准:连接口标准为M14×1.5国外标准:5/8-18"UNF等

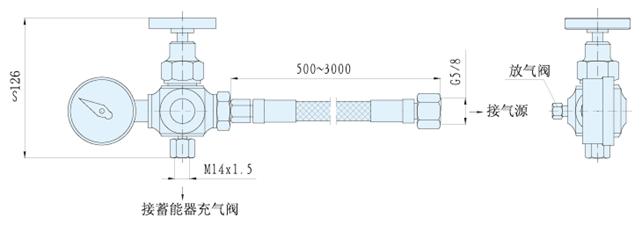

充气(氮)工具 外形尺寸:

充气(氮)工具外形尺寸

CQJ型充气(氮)工具是蓄能器进行充气、补气、修正气压和检查充气压力等必不可少的专用工具。它具有结构紧凑、安全可靠、承高压、耐冲击、使用方便等特点。

充气(氮)工具 技术参数:

型号 公称
压力
(MPa)
配用压力表 胶管规格 与蓄能器
连接尺寸
应用蓄能器型号 重量(kg)
刻度等级
(MPa)
精度等级
(MPa)
内径(mm)×
钢丝层数
长度
(mm)
CQJ-16 10 16 2.5 Ф8×1 500

3000
M14×1.5 NXQ-※/10-L/F 也可给活塞式蓄能器等充气 1.7
CQJ-25 20 25 NXQ-※/20-L/F
CQJ-40 31.5 40 NXQ-※/31.5-L/F
CQJ-60 40 60 NXQ-※/40-L/F

充气(氮)工具 订货说明:

1.订货时须写明型号代号全称,如:工作压力为10MPa<PN≤20MPa的充气工具:CQJ-25(标准胶管长度为1500mm)。
2.若对充气工具有特殊要求时(如隔膜式蓄能器需要的充气工具、进口蓄能器需要的充气工具等),请同本企业商洽。
3.本企业保留设计更改权,对修改不另行通知。
