QXF-4-2充气阀工作原理：

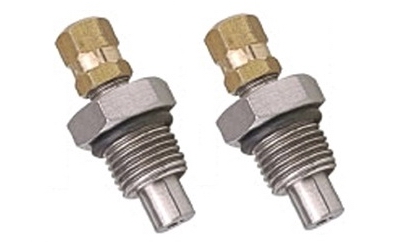

QXF型充气阀是为蓄能器充装氮气的专用单向阀，该充气阀借助充气工具向蓄能器充气。充气完毕，取下充气工具后即可自行关闭。

QXF-4-2充气阀 型号说明：

QXF ※ _ ※
①  ②   ③
①名称代号：充气阀
②公称通径：4mm、5mm
③1：国产专用  2：ASME专用

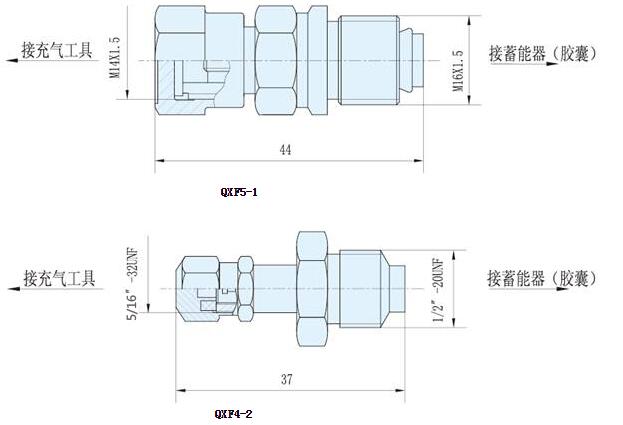

QXF-4-2充气阀 技术参数：

型号	充气压 力范围 (MPa)	公称 通径 (mm)	螺纹连接	配用蓄能器型号	重量 (kg)
			进口 (接充气工具)			出口 (接蓄能器)
QXF-4-2	0.4~40	5	M14×1.5-6g	M16×1.5-6g	NXQ-0.4~250/※-L/F-※（国产）	0.07
QXF-4-2	0.4~40	4	5/8〞-32UNF	1/2〞-20UNF	BA(TA)-0.15~15/※-※-※（进口）	0.03

QXF-4-2充气阀 订货说明：

1.订货时须写明型号代号全称，如：工作压力为31.5MPa，通径为5mm的充气阀：QXF5-1。
2.若对充气阀有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
