Z41T,Z45T铸铁法兰闸阀

更新时间:2024-04-13 10:04:50

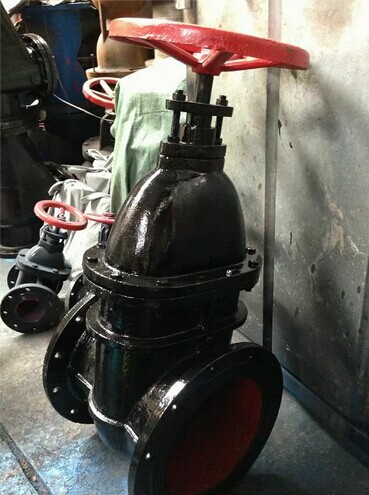

Z41T,Z45T铸铁法兰闸阀

  • 1、产品型号:Z41T、Z45T。
  • 2、公称通径:DN40~DN1200。
  • 3、公称压力:1.0MPa-1.6MPa。
  • 4、适用温度:-20ºC~+200ºC。
  • 5、阀体材质:HT200、HT250、铸铁。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z41T/Z45T铸铁法兰闸阀分明杆和暗杆适用于1.0MPa,工作温度-29~200℃的管路上,用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。

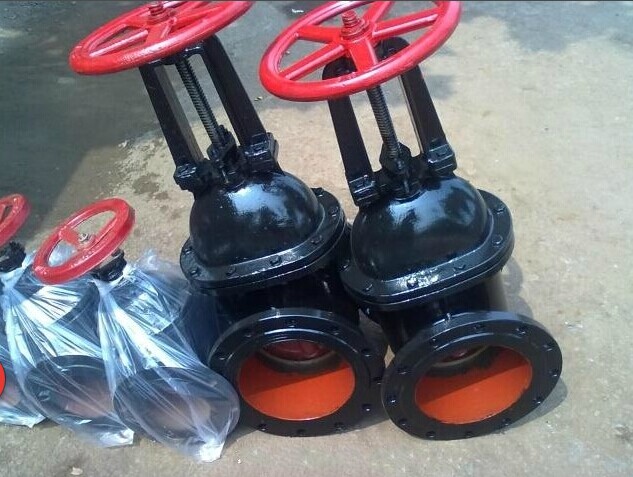

Z41T主要技术参数

型号 公称压力MPa 试验压力MPa 工作
温度
使用
介质
强度 密封(液) 低压密封(气)
Z41T-10 1.0 1.5 1.1 0.6 ≤200℃ 水、蒸汽

Z41T主要零件材料

型号 阀体 阀盖 闸板 阀杆螺母 阀杆 填料
Z41T-10 灰铸铁 灰铸铁 不锈钢 油浸石棉盘根

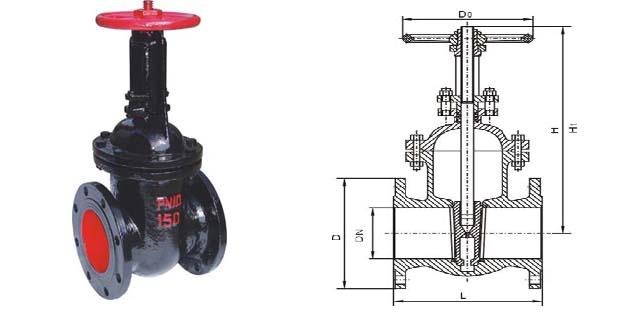

Z41T外形结构图

Z41T主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定)

口径
DN(mm)
Z41T-10
L D H H1 D0
40 165 145 250 295 160
50 180 160 270 325 180
65 195 180 300 380 180
80 210 195 330 420 200
100 230 215 410 520 200
125 255 245 470 610 240
150 280 280 550 710 240
200 330 335 700 915 320
250 380 390 830 1095 320
300 420 445 960 1275 400
350 450 500 1130 1500 400
400 480 565 1345 1760 500
450 510 615 1450 1920 500
500 540 670 1650 2170 720
600 600 780 - - -
700 660 895
800 720 1010
900 780 1110
1000 840 1220
1200 960 1450 - - -

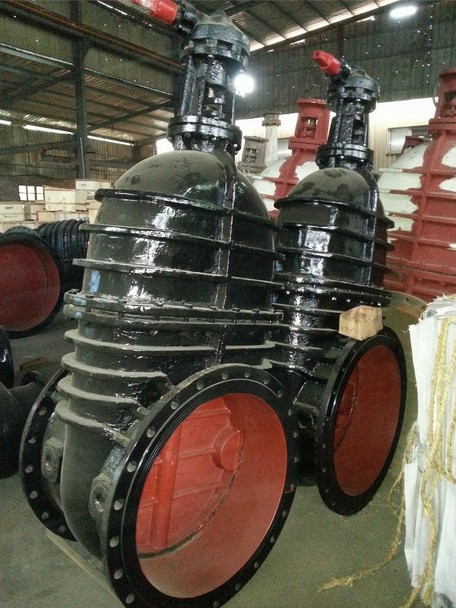

Z45T主要技术参数

型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45T-10 1.0 1.1 1.5 ≤100-200℃ 水、蒸汽、油

Z45T主要零件材料

型号 阀体、阀盖、闸板 密封圈 阀杆 填料
Z45T-10 灰铸铁、球墨铸铁 不锈钢 碳钢、不锈钢 浸油石棉盘根

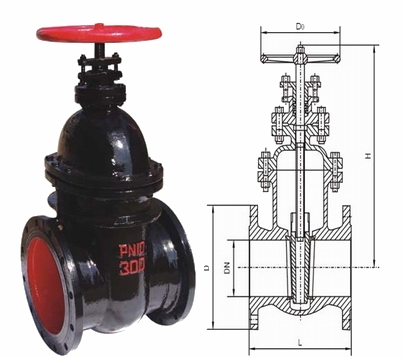

Z45T外形结构图

Z45T主要外形尺寸

口径DN(mm) Z45T-10
L D H D0
40 165 145 300 160
50 180 160 300 180
65 195 180 340 180
80 210 195 360 200
100 230 215 400 200
125 255 245 500 240
150 280 280 550 240
200 330 335 620 320
