PZ41TC陶瓷排渣闸阀

更新时间:2024-04-13 10:04:07

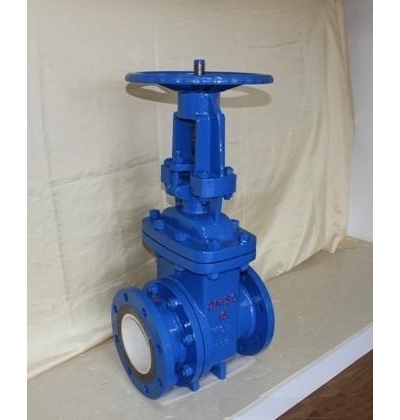

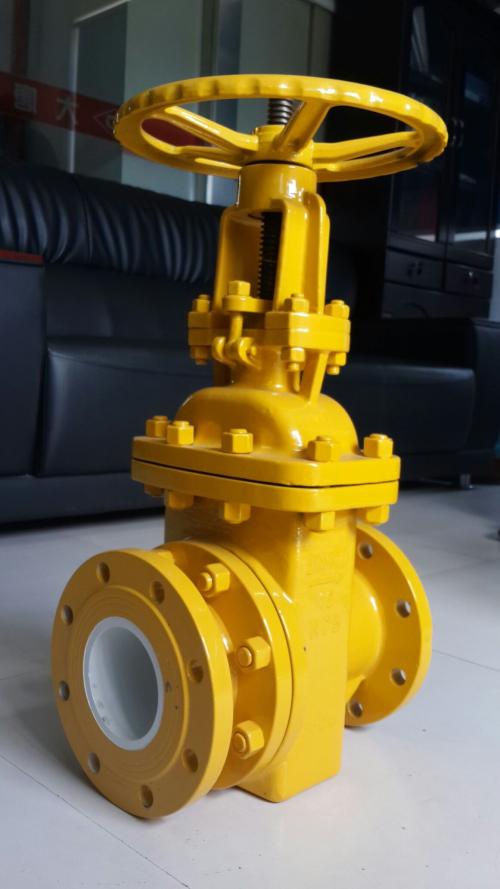

PZ41TC陶瓷排渣闸阀

  • 1、产品型号:PZ41TC。
  • 2、公称通径:DN50~DN500。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢、铬钼钢。
  • 6、适用介质:水、油、蒸汽、灰渣、煤渣、矿浆。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

PZ41TC陶瓷排渣闸阀适用于公称压力PN1.6~6.4MPa,工作温度0~350℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。其他排渣阀:电动排渣闸阀高温排渣闸阀铸钢排渣闸阀耐磨排渣闸阀,陶瓷排渣闸阀

结构特点

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接;
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠;
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻;
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性;
6、中大口径设置滚动轴承,启闭轻松。

采用标准

设计标准 结构长度 压力-温度 连接法兰 试验和检验 产品标识
GB/12234
GB/3595
GB/12221 GB/9131
JB/T74
HG/20604
JB/T74-90
GB/9113
HG/20592-20635
JB/T9092-1999
GB/13927
JB/T7928
GB/T12220

型号说明

配管法兰 公称压力 法兰密封面 型号
GB/9113
HG/20592-20635
JB/T74
1.6 凸面 PZ41H-16C PZ41TC-16C
2.5 PZ41H-25C PZ41TC-25C
4.0 凹凸面 PZ41H-40C PZ41TC-40C
6.4 PZ41H-64C PZ42TC-64C
锥齿轮传动排渣阀 在型号“Z”后插入“5”,示例PZ541H-16C
电动排渣阀 在型号“Z”后插入“9”,示例PZ941H-16C

性能规范

型号 公称压力 试验压力 适用温度 适用介质
强度试验 密封试验
1.6 2.4 1.8 22.0 ≤350 灰水混合物、渣水比1:6
最大粒度<50mm
2.5 3.8 2.8 27.5
4.0 6.0 4.4 35.2
6.4 9.6 7.1 22.0

主要零部件材料

阀体 阀盖 支架 阀板 阀杆 阀座 密封环 填料 阀杆螺母 适用介质 适用温度
WCB WCB WCB WCB+耐磨合金WCB+陶瓷 2Cr13 WCB+耐磨合金WCB+陶瓷 增强柔性石墨 ZCuAI10Fe3 煤、灰渣、泥浆 350

外形结构图

主要外形尺寸(mm)PN1.6-2.5MPa

DN L D D1 D2 b z×d f H H1
50 250 165 102 99 20 4×18 3 420 335
80 280 200 133 132 22 8×18 3 615 510
100 300 220 180 158 24 8×18 3 805 685
150 350 285 240 212 28 8×22 3 952 790
200 400 340 295 268 30 12×22 3 1085 885
250 450 405 355 320 32 12×26 3 1235 1015
300 500 460 410 370 34 12×26 4 1450 1190
350 550 520 470 430 38 16×26 4 1640 1350
400 600 580 525 482 40 16×30 4 1798 1460
450 650 640 585 532 44 21×30 4 1980 1620
500 700 715 650 585 46 20×33 4 2190 1800

主要外形尺寸(mm)PN4.0MPa

DN L D D1 D2 b z×d f H H1
50 250 165 125 88 20 4×18 3 444 340
80 310 200 160 121 22 8×18 3 636 508
100 350 235 190 150 24 8×22 3.5 930 680
150 450 300 250 204 30 8×26 3.5 984 800
200 550 375 320 260 38 12×30 3.5 1094 875
250 650 450 382 313 42 12×33 3.5 1270 1010
300 750 515 450 364 46 16×33 3.5 1470 1180
350 850 580 510 422 52 16×36 4 1555 1245
400 950 660 585 474 58 16×39 4 1650 1280
450 4050 685 610 524 60 20×39 4 1817 1415
500 1150 755 670 576 62 20×42 4 1990 1560

主要外形及结构尺寸PN6.4MPa

DN L D D1 D2 b z×d f H H1
50 250 180 135 88 26 4×22 3 444 340
80 310 215 170 121 30 8×22 3 636 508
100 350 250 200 150 32 8×26 3.5 830 680
150 450 345 280 204 38 8×33 3.5 984 800
200 550 415 345 260 44 12×36 3.5 1094 875
250 650 470 400 212 48 12×36 3.5 1270 1010
300 750 530 460 364 54 16×36 3.5 1470 1180
350 850 600 525 422 60 16×39 4 1555 -
400 950 670 585 474 66 16×42 4 1650 1280
450 1050 715 630 524 70 20×42 4 1817 1415
500 1150 800 705 476 76 20×48 4 1990 1560

安装注意事项

1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞;
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 );
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 );
4、带传动机构的闸阀,按产品使用说明书的规定安装;
5、如果阀门经常开关使用 , 每月至少润滑一次。
