Z41H日标闸阀

更新时间:2024-04-13 10:04:53

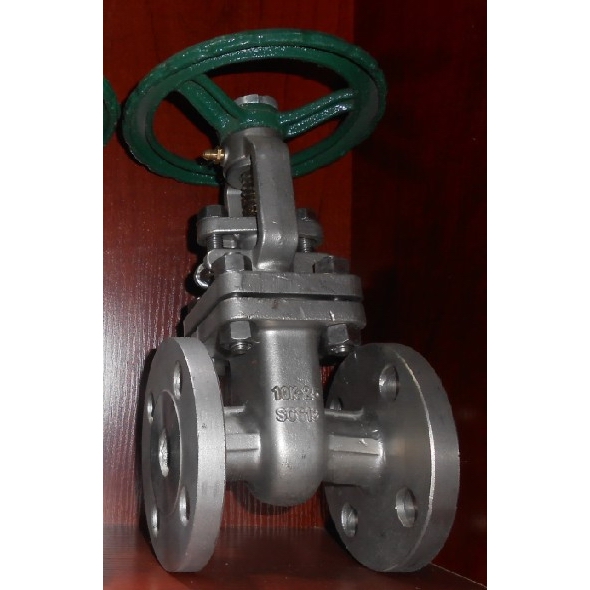

Z41H日标闸阀

  • 1、产品型号:Z41H。
  • 2、公称通径:DN15~DN800。
  • 3、公称压力:10K-20K。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、锻钢、不锈钢。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z41H日标闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。 通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

结构特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

应用规范

设计与制造 Design and Manufacture 结构长度
Face to face/ End to end
法兰尺寸
FlangeDimension
压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
JIS B2073 B2083 JIS B2002 JIS B2212 B2214 JIS B2073 B2083 JIS B2003

压力试验

设计与制造
Design and
Manufacture
强度试验
Shell Test
水密封试验
WaterSeal Test
气密封试验
Air SealTest
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 630
900 23.0 3330 17 2445

主要零件材料及主要用途

体盖瓣   Body Cover Disc 阀杆
Stem
密封面
Sealing Face
垫片(环)
Sealing Shim
  填料     Packing 工作温度℃ Working Temperature 适用介质Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425 水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
Nitric acid
Acetic acid
CF8M F316
CF3 F304L
CF3M F316L

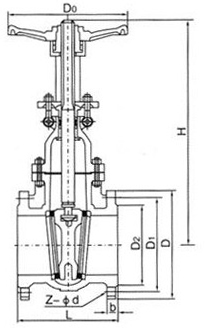

外形结构图

Z41H-10K主要尺寸和重量

DN(mm) in L D D1 D2 b n-φd H D0 W(kg)
50 2 178 155 120 100 16 4-19 409 200 24
65 21/2 190 175 140 120 18 4-19 535 250 31
80 3 203 185 150 130 18 8-19 570 250 40
100 4 229 210 175 155 18 8-19 590 250 55
150 6 267 280 240 215 22 8-23 630 300 90
200 8 292 330 290 265 22 12-23 960 350 145
250 10 330 400 355 325 24 15-25 1158 400 230
300 12 356 450 400 370 24 16-25 1378 450 330
350 14 381 490 445 415 26 16-25 1543 500 460
400 16 406 560 510 475 28 16-27 1738 600 600
450 18 432 620 565 530 30 20-27 1959 600 980
500 20 457 675 620 585 30 20-27 2214 680 960

Z41H-20K主要尺寸和重量

DN(mm) in L D D1 D2 b n-φd H D0 W(kg)
50 2 216 155 120 100 18 8-19 480 200 32
65 21/2 241 175 140 120 20 8-19 510 250 39
80 3 283 200 160 135 22 8-23 580 280 55
100 4 305 225 185 160 24 8-23 700 350 80
150 6 403 305 260 230 28 12-25 940 400 160
200 8 419 350 305 275 30 12-25 1190 450 250
250 10 457 430 380 345 34 12-27 1390 500 370
300 12 502 480 430 395 35 16-27 1600 500 560
350 14 762 540 480 440 40 16-33 1750 600 870
400 16 838 605 540 495 46 16-33 1900 600 1150
450 18 914  675 605 560 48 20-33 2320 650 1270
