Z11H内螺纹闸阀

更新时间:2024-04-13 10:04:56

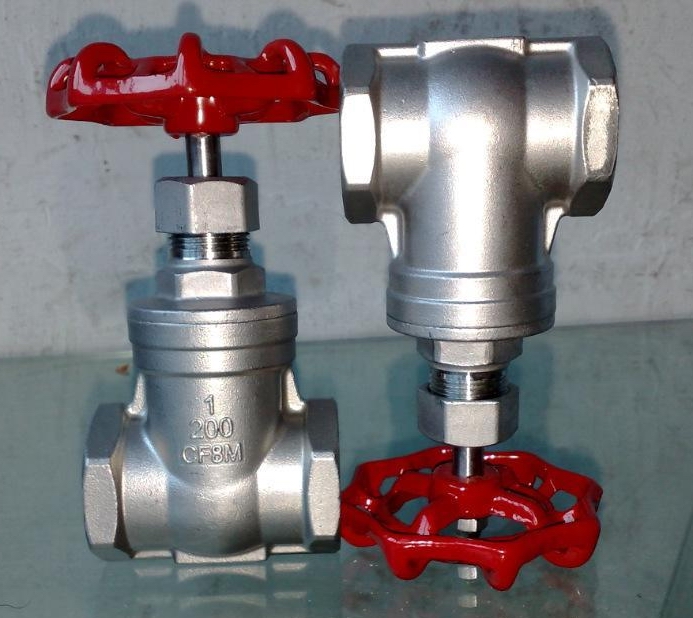

Z11H内螺纹闸阀

  • 1、产品型号:Z11H。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:闸板式。
  • 8、连接方式:内螺纹。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z11H内螺纹闸阀适用温度范围: -20-232-350℃ ● 公称压力: 2.5Mpa ● 适用介质:水、油、气及某些腐蚀性液体( W.O.G ) ● 螺纹类型; G.NPT.BSPT.BSP.DIN259/2999

主要零部件材料

序号 零件名称 材质
1 阀体 不锈钢 CF8M/CF8
2 闸板 不锈钢 CF8M/CF8
3 阀杆 不锈钢 SS316/SS304
4 阀盖 不锈钢 CF8M/CF8
5 填料 聚四氟乙烯
6 止推垫片 不锈钢 SS304
7 阀杆架 不锈钢 SS316/SS304
8 填料 聚四氟乙烯
9 螺母 不锈钢 SS304
10 填料压盖螺母 不锈钢 SS316/SS304
11 手轮 铝合金
12 铭牌
13 手轮垫片 不锈钢 SS304
14 手轮螺母 不锈钢 SS304

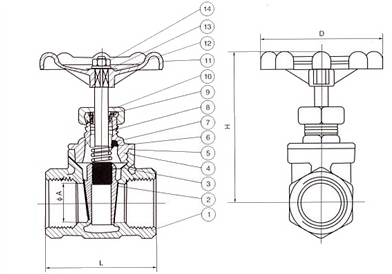

外形结构图

主要外形尺寸

口经 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100
