RRHX,Z41X明杆法兰闸阀

更新时间:2024-04-13 10:04:09

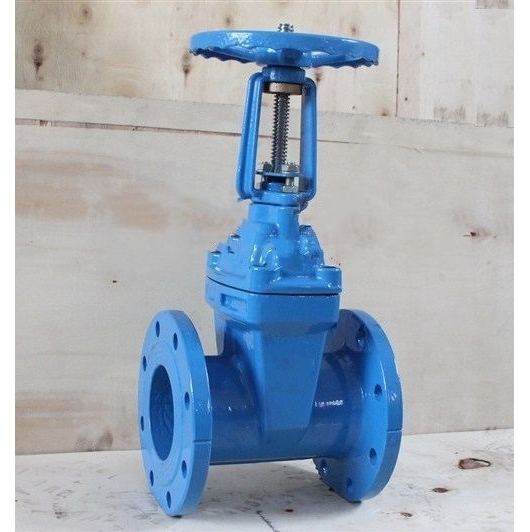

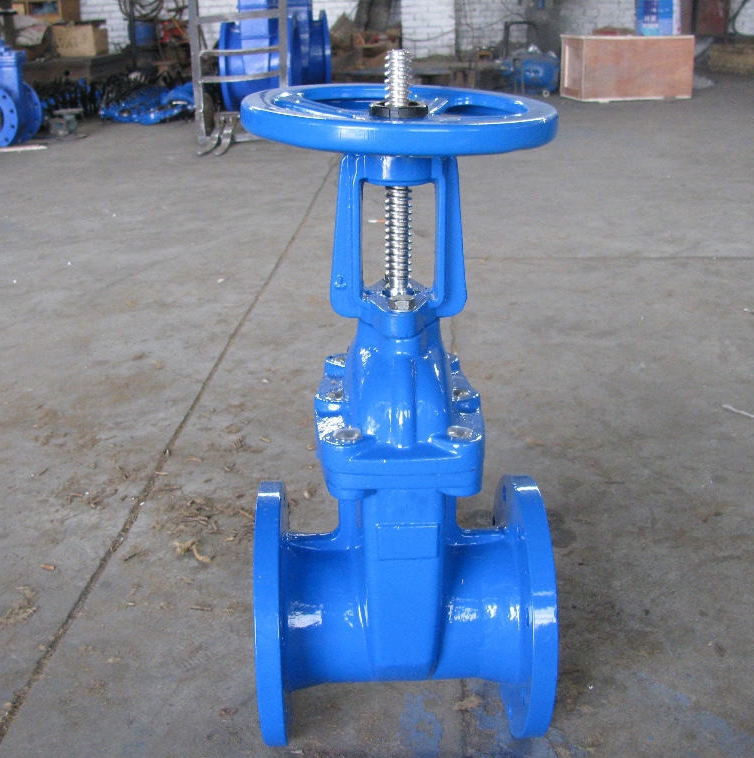

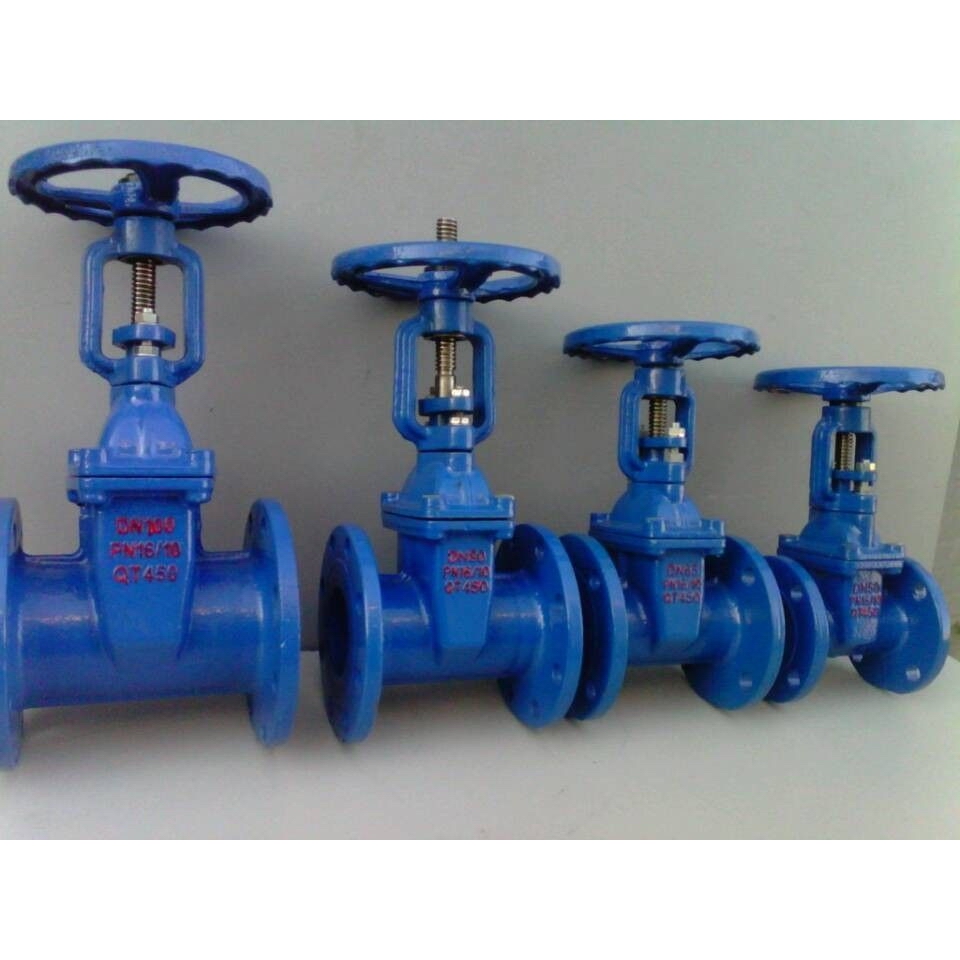

RRHX,Z41X明杆法兰闸阀

  • 1、产品型号:RRHX、Z41X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球铁、铸铁、铸钢、不锈钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

RRHX、Z41X明杆法兰闸阀除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠,故常应用于消防及工业系统,一般安装于距地面较高位置。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。

压力试验

公称压力
PN (MPa)
强度试验  水密封/上密封试验  气密封试验
1.5 PN (MPa) 1.1 PN (MPa) 0.5-0.7 (MPa)
1.0 1.5 1.1 0.6 MPa
1.6 2.4 1.8
2.5 3.8 2.8

主要零部件材料明细表

序 号 零件名称  材 质
1 手轮  可锻铸铁
2 阀杆螺母  铜合金
3 支架  灰铸铁、球墨铸铁、铸钢
4 压盖  球墨铸铁、铸钢
5 密封圈  丁腈橡胶、三元乙丙
6 阀杆  不锈钢
7 中法兰垫片  丁腈橡胶、三元乙丙
8 闸板  球墨铸铁外覆三元乙丙或丁腈橡胶
9 阀体  灰铸铁、球墨铸铁、铸钢

技术参数

公称压力:1.0~2.5MPa  工作温度:0~120℃  法兰标准:GB/T17241.6 GB9113
公称通径:50~400mm 适用介质:水、油、气等  试验标准:GB/T13927 API598

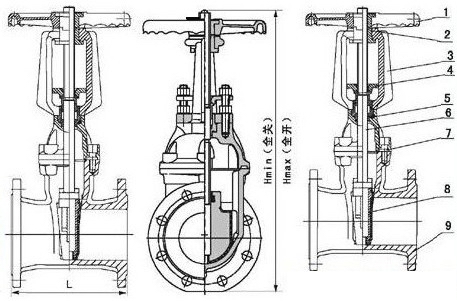

外形结构图

主要连接外型尺寸:(单位:mm)

DN  50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Hmin(全关)  313 332 375 425 498 562 680 838 950 1010 1220 1280 1480 1665
Hmax(全开)  355 375 415 475 540 605 720 875 990 1050 1245 1310 1560 1750
