WZ41H美标波纹管闸阀

更新时间:2024-04-13 10:04:15

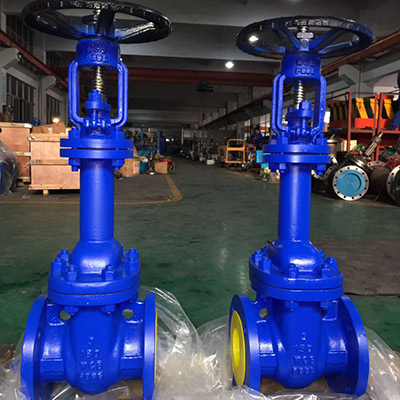

WZ41H美标波纹管闸阀

  • 1、产品型号:WZ41H。
  • 2、公称通径:DN15~DN350。
  • 3、公称压力:150LB-300LB-600LB。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、锻钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体类。
  • 7、密封结构:波纹管。
  • 8、连接方式:法兰、焊接。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

WZ41H美标波纹管闸阀适用于公称压力CLASS150~900LB,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。美标波纹管闸阀的主要结构特点:产品结构合理、密封可靠、性能优良、造型美观;密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;双重密封,性能更可靠;阀杆升降位置指示,更直观;零件材质及法兰,对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
■特点:双层波纹管、维修方便、双重密封、位置指示
■应用场合:电站、天然气、氨、真空、冷冻系统、热油系统、热水

采用标准

设计制造标准:GB12234、API6D;
结构长度标准:GB1221、ANSI B16.10;
法兰标准:JB79、ANSI B16.5;
检验试验标准:GB12937、API 598

主要零部件材质

序号 名称 材质
1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2 阀板 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 垫片 柔性石墨+不锈钢
5 双头螺栓 ASTM 193-B7、A320-B8、A193-B8M
6 六角螺母 ASTM A194-2H、A194-8、A194-8M
7 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8 波纹管组件 ASTM A182-F304、F316、F321、F304L、F316L
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 支架 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 ASTM A536 Gr.60-40-18、A216-WCB

技术规范

结构形式 BB-BG-OS  Y
驱动方式 手动
电动
设计标准 API1600、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598、API6D

性能规范

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤350℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

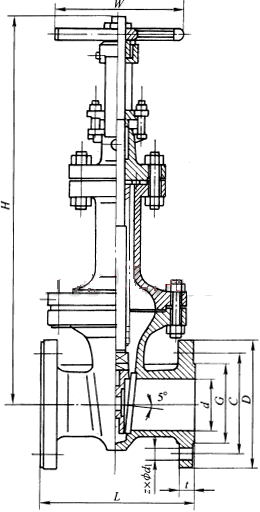

外形结构图

美标波纹管闸阀连接尺寸及重量150LB

型号 WZ41-150LB
压力等级 150LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450

美标波纹管闸阀连接尺寸及重量300LB

型号 YDAWZ41-300LB
压力等级 300LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 300 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560

美标波纹管闸阀连接尺寸及重量600LB

型号 WZ41-600LB
压力等级 600LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730
