BZ941H矿用防爆电动闸阀

更新时间：2024-04-13 10:04:49

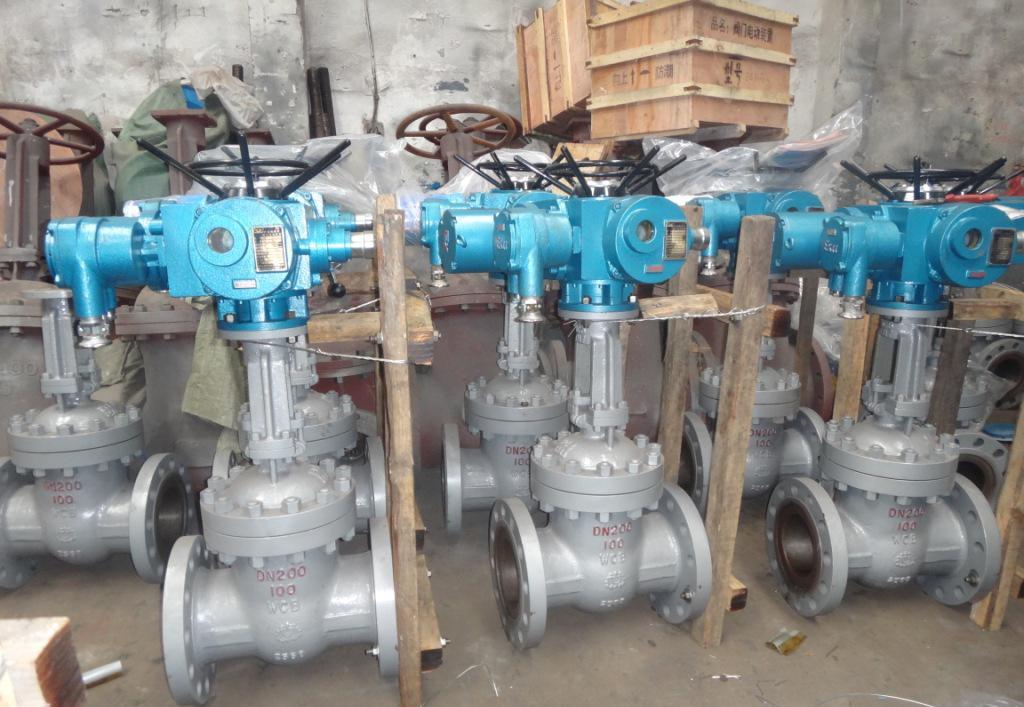

BZ941H矿用防爆电动闸阀

  • 1、产品型号：BZ941H。
  • 2、公称通径：DN50～DN1200。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-20ºC～+150ºC～425ºC～550ºC。
  • 5、阀体材质：WCB、铸钢、碳钢、不锈钢、铬钼钢。
  • 6、适用介质：水、油、蒸汽。
  • 7、结构形式：闸板式。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、伞齿轮、电动、气动、液动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

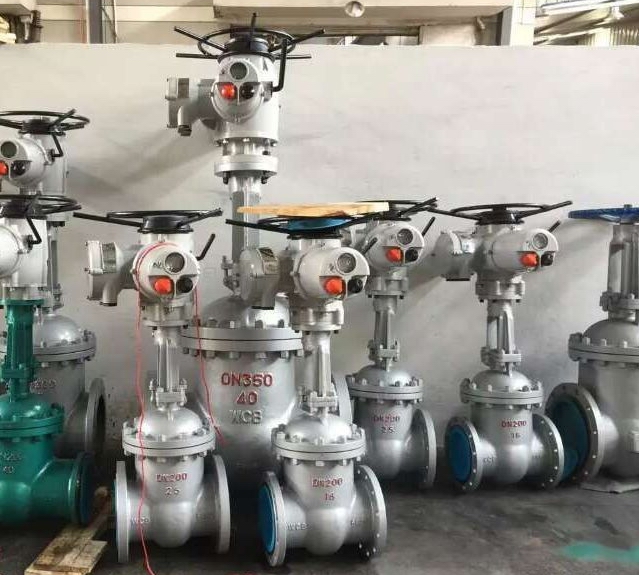

产品说明

BZ941H矿用防爆电动闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

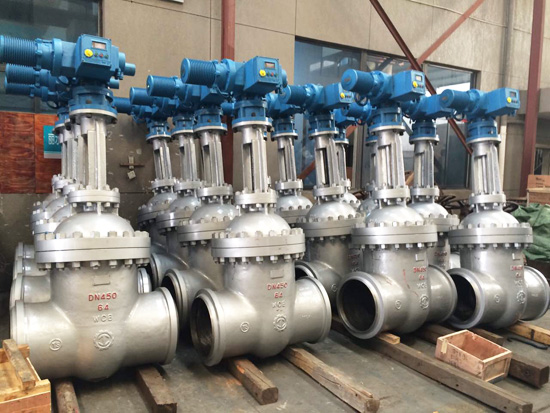

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

应用规范

设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
标 志 GB/T12220
供 货 JB/T7928

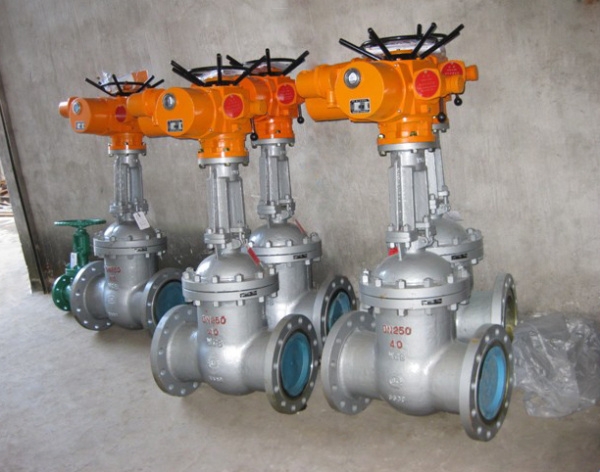

产品特点

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7

主要零件材料及性能

体盖板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙		 增强柔性石墨
1Cr13/柔性石墨
OS软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE		 柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE		 ≤425 水、蒸汽、油品
WC1 38GrMoA1
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

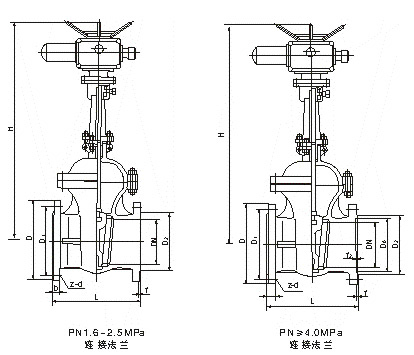

外形结构图

主要外形规格尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 250 160 125 100 　 16 3 　 4-φ18 590 678 90 DZWl0A
65 265 180 145 120 　 18 3 　 4-φ18 590 693 96 DZWl5A
80 280 195 160 135 　 20 3 　 8-φ18 590 755 108 DZW20A
100 300 215 180 155 　 20 3 　 8-φ18 590 820 126 DZW20A
150 350 280 240 210 　 24 3 　 8-φ23 590 994 199 DZW20A
200 400 335 295 265 　 26 3 　 12-φ23 590 1138 254 DZW30A
250 450 405 355 320 　 30 3 　 12-φ25 810 1409 310 DZW45A
300 500 460 410 375 　 30 4 　 12-φ25 810 1588 391 DZW60
350 550 520 470 435 　 34 4 　 16-φ25 830 1755 729 DZW90
400 600 580 525 485 　 36 4 　 16-φ30 830 1902 992 DZWl20
450 650 640 585 545 　 40 4 　 20-φ30 870 214l 1168 DZWl80
500 700 705 650 608 　 44 4 　 20-φ34 870 2276 1222 DZW250
600 800 840 770 718 　 48 5 　 20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100 　 20 3   4-φ18 590 678 95 DZWl0A
65 265 180 145 120 　 22 3   4-φ18 590 693 99 DZWl5A
80 280 195 160 135 　 22 3   8-φ18 590 755 113 DZW20A
100 300 230 190 160 　 24 3   8-φ23 590 820 132 DZW20A
150 350 300 250 218 　 30 3 　 8-φ25 590 934 206 DZW30A
200 400 360 310 278 　 34 3 　 12-φ25 590 1138 257 DZW30A
250 450 425 370 332 　 36 3 　 12-φ30 810 1409 317 DZW45A
300 500 485 430 390 　 40 4   16-φ30 810 1588 412 DZW60A
350 550 550 490 448 　 44 4   16-φ34 830 1750 750 DZW90
400 600 610 550 505 　 48 4 　 16-φ34 830 1902 1042 DZWl20
450 650 660 600 555 　 50 4 　 20-φ34 870 2141 1275 DZWl20
500 700 730 660 610 　 52 4 　 20-φ41 870 2276 1420 DZWl80
600 800 840 770 718 　 56 5 　 20-φ41 870 2474 1522 DZW250
4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90
350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
