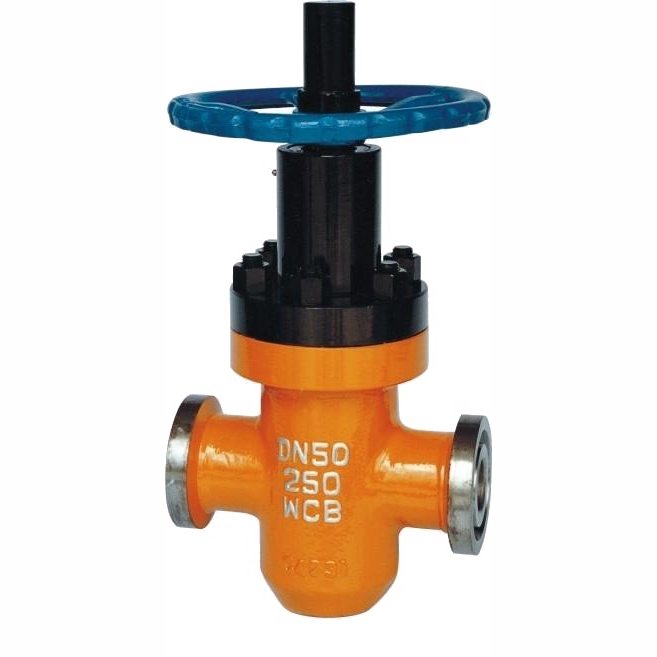

Z83Y卡箍闸阀

  • 1、产品型号:Z83Y。
  • 2、公称通径:DN40~DN80。
  • 3、公称压力:16.0Mpa~42.0Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、石油、泥浆。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰、焊接、卡套、外螺纹。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z83Y卡箍闸阀采用新型平衡浮动式密封结构,适用于压力不大于45MPa,温度不高于120℃的油、天燃气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测度严格、操作轻便,具有较强防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。

结构特征

1、 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、 闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
3、 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。

采用标准

设计标准 JB/T5298、APl6D
结构长度 法兰 GB/T 12221、JB/T 5298
焊接 GB/T 15188.1
连接法兰 GB/T9113、JB/T 79 ANSl 16.5a
对焊端 GB/T 12224
试验和检验 GB/T3927、JB/T 9092

性能规范

压 力 等 级 16 20 25 32 35 40
工作压力(Mpa) ≤16 ≤20 ≤25 ≤32 ≤35 ≤40
强度试验(Mpa) 24 30 37.5 48 52.5 60
密封试验(Mpa) 17.6 22 27.5 35.2 38.5 44
介 质 水、油、天燃气
温 度 -19~120℃
抗硫型 含H2S、CO2的石油、天然气等

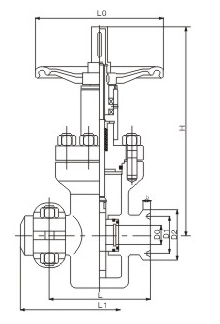

Z83Y外形尺寸图

Z83Y主要外形尺寸

公称压力
(MPa)
公称通径
(MPa)
尺寸(mm)
L L1 H D0 D1 D2 b L0
16
22
40 210 370 380 36 88.8 120 20 280
50 230 410 400 45 88.8 120 20 300
65 240 440 440 58 88.8 120 20 350
80 270 490 500 72 107.8 140 20 360
25
35
40 230 390 380 36 88.8 120 20 280
50 240 420 400 45 88.8 120 20 300
65 260 460 440 58 88.8 120 20 350
80 290 510 500 72 107.8 140 20 360

操作方式

1、阀门出厂前均作了强度和密封试验,使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志,明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时,应将阀门开启,适当用潮湿物保护颈部,尽量减少高温热传导,以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆,闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中,应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中,如因易损件而泄漏,应及时更换。
7、阀门在检修过程中,应将内腔清洗干净,组装时应将各传动部位加润滑脂。
 8、阀门储存停用期间,应将闸板处于关闭位置,长期存放应置于通风干燥处,定期检查保养。

使用说明

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全。
5、  全封闭结构,防护性能好,可适应全天候要求。
