Z15W，Z45W黄铜闸阀

  • 1、产品型号：Z15W、Z45W。
  • 2、公称通径：DN15～DN150。
  • 3、公称压力：1.6Mpa～2.5Mpa。
  • 4、适用温度：-20ºC～+150ºC。
  • 5、阀体材质：黄铜。
  • 6、适用介质：水、油、蒸汽、气体、微腐蚀性液体。
  • 7、结构形式：闸板式。
  • 8、连接方式：螺纹、法兰。
  • 9、驱动方式：手动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Z15W、Z45W黄铜闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。

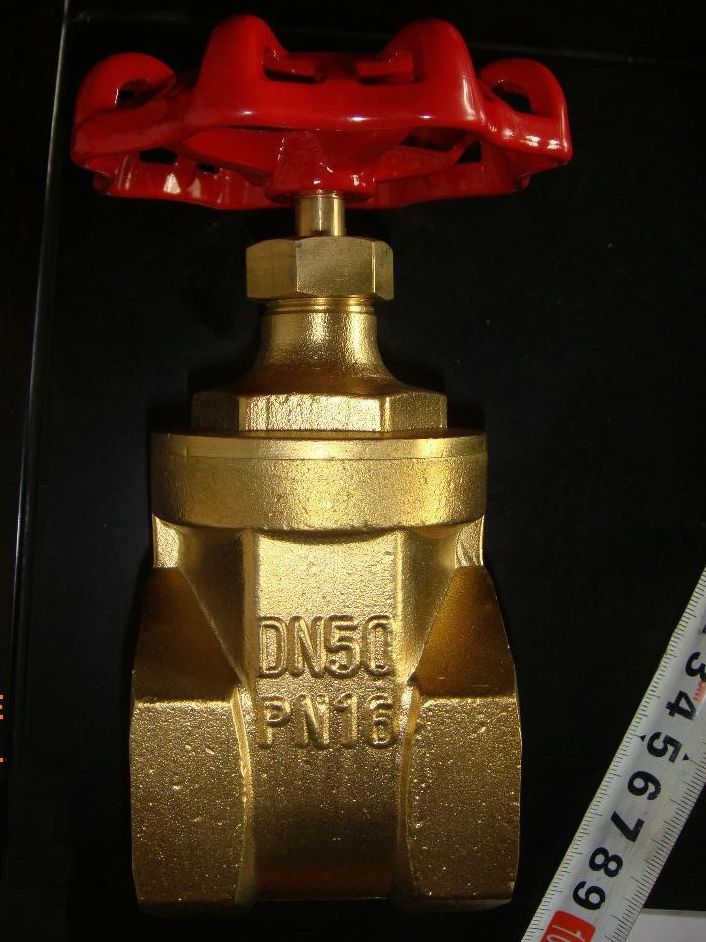

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、管螺纹符合:ISO228标准

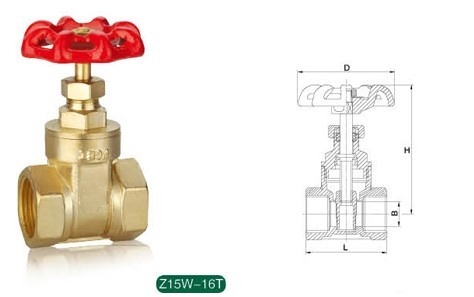

外形结构图

Z15W-16T外形尺寸（中型）

DN SIZE L B H D
15 1/2" 45 14 72 53
20 3/4" 48 19 77 53
25 1" 54.5 23 86 59
32 1-1/4" 60 29 100 72
40 1-1/2" 63 36 113 72
50 2" 69 47 120 78

Z15W-16T外形尺寸（重型）

DN SIZE L B H D
15 1/2" 37 11.5 68.5 53
20 3/4" 42 17 77 53
25 1" 45.5 20.5 80 59
32 1-1/4" 52 26 95 65
40 1-1/2" 56 30 103 72
50 2" 62 40 120 78

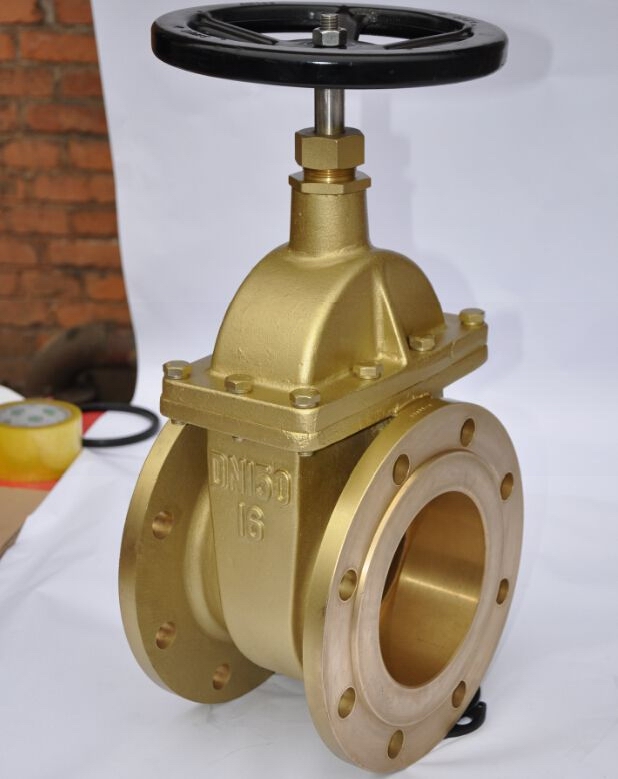

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

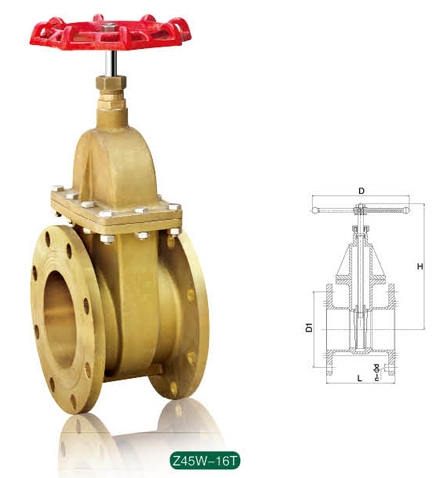

外形结构图

Z45W-16T外形尺寸

DN SIZE L H D D1 n-φd
25 1" 105 61 25 85 4-φ14
32 1-1/4" 121 67 32 100 4-φ18
40 1-1/2" 136 71.5 40 110 4-φ18
50 2" 146 85.5 50 125 4-φ18
65 2-1/2" 164 94 65 145 8-φ18
80 3" 182 108.5 80 160 8-φ18
100 4" 212 124.5 100 180 8-φ19
125 5" 311 160 125 210 8-φ18
150 6" 353 196 150 240 8-φ22

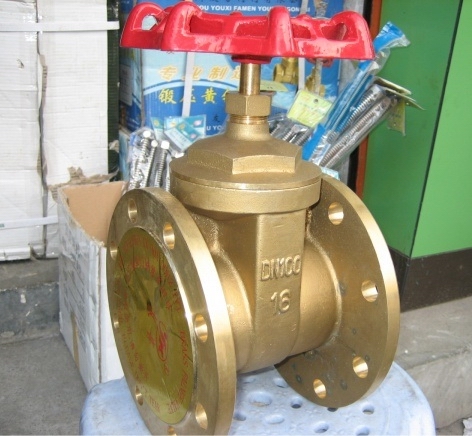

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

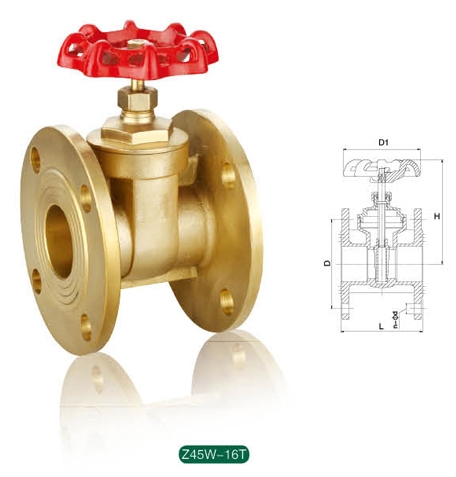

外形结构图

Z45W-16T外形尺寸

DN SIZE L H D D1 n-φd
15 1/2" 80 80.5 65 60 4-φ14
20 3/4" 90 87.5 75 60 4-φ14
25 1" 100 98.5 85 60 4-φ14
32 1-1/4" 110 120 100 80 4-φ18
40 1-1/2" 120 128 110 80 4-φ18
50 2" 125 137 125 110 4-φ18
65 2-1/2" 140 165 140 130 4-φ18
80 3" 160 198 160 178 8-φ18
100 4" 180 241 180 200 8-φ18
