型号 | 直埋Z45X-10 | 直埋Z45X-16 |
公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公称通径 | 40~400mm | 40~400mm |
井管长度 | 0.3~6m | 0.3~6m |
井管伸缩调整量 | 0.2~1m | 0.2~1m |
密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
适用温度 | -40~90℃ | -40~90℃ |
适用介质 | 水、油、天然气及其他非腐蚀性流体 | 水、油、天然气及其他非腐蚀性流体 |
驱动方式 | 手动 | 手动 |
亦可根据客户要求,提供具有特殊技术参数的产品 |
阀体 | 灰铸铁、球墨铸铁 |
闸板 | 灰铸铁、球墨铸铁、NBR、NR、EPDM |
阀盖 | 灰铸铁、球墨铸铁 |
阀杆、伸缩杆 | 不锈钢 |
密封套 | 黄铜 |
阀杆螺母 | 黄铜 |
密封圈 | NBR |
井管伸缩部分 | 钢管加两层防腐处理 |
井室井盖 | 灰铸铁、球墨铸铁 |

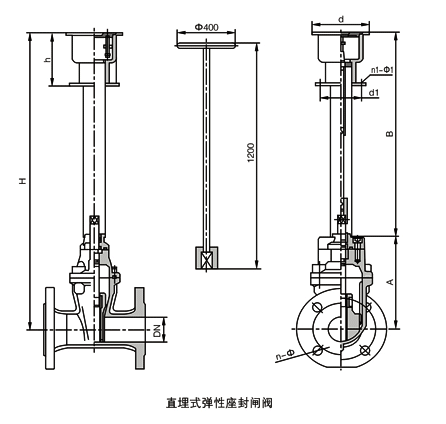

DN | H | A | B | d | d1 | n-Φd | W(kg) |
40 | 200 | 166 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
50 | 200 | 188 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
65 | 200 | 213 | 300≤B <3000 | 147 | 117 | 3Φ12 | 24 |
80 | 200 | 255 | 300≤B <3000 | 147 | 117 | 3Φ12 | 26 |
100 | 200 | 275 | 300≤B <3000 | 147 | 117 | 3Φ12 | 35 |
125 | 200 | 320 | 300≤B <3000 | 147 | 117 | 3Φ12 | 37 |
150 | 200 | 368 | 300≤B <3000 | 147 | 117 | 3Φ12 | 55 |
200 | 280 | 455 | 300≤B <3000 | 180 | 150 | 3Φ12 | 96 |
250 | 280 | 536 | 300≤B <3000 | 180 | 150 | 3Φ12 | 139 |
300 | 280 | 633 | 300≤B <3000 | 180 | 150 | 3Φ12 | 152 |
